Dům uprostřed hlohu Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům uprostřed hlohu Hromosvod Zestawienie materiałów na www.archon.pl
POZOR! Dokumentace se připravuje – než objednáte projekt kontaktujte nás prosím za účelem určení přesného termínu dodávky.
Rodinný dům
garáž
6 pokojů, 1 kuchyň, 2 koupelny, kotelna, krb
Plocha domu 153.5 m2
plocha garáže + 18,5 m2
Pozemek 22x17,80 m
Obestavěný prostor 805,0 m3
Zastavěná plocha 130,0 m2
Užitková plocha [1] 153,5 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 14 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 107 cm
- střecha: valbová střecha sklon 42 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 26 014,00 Kč

Dům uprostřed hlohu

Dům uprostřed hlohu


Půdorysy
Dům uprostřed hlohu

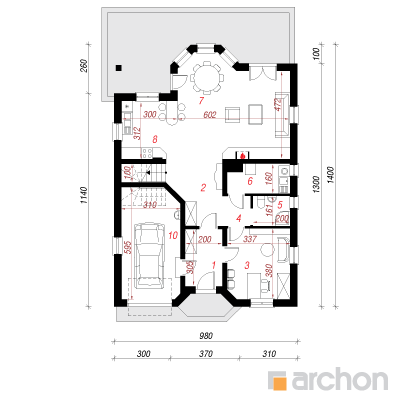

PŘÍZEMÍ 98,1
1. Zádveří 6,1
2. Hala 8,2
3. Pracovna 12,7
4. Předsíň 2,0
5. Koupelna 3,2
6. Kotelna 5,0
7. Obývací pokoj 29,4
8. Kuchyň 10,6
9. Schody 2,4
10. Garáž 18,5
Dům uprostřed hlohu
PODKROVÍ 78,9 (103,7)
1. Schody 2,8 (2,8)
2. Hala 6,9 (6,9)
3. Pokoj 15,6 (21,7)
4. Pokoj 13,3 (18,5)
5. Koupelna 9,5 (11,0)
6. Pokoj 15,4 (21,3)
7. Pokoj 15,4 (21,5)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
