Dům ve filodendrónech Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům ve filodendrónech Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
6 pokojů, 1 kuchyň, 2 koupelny, kotelna, prádelna, šatna, krb
Plocha domu 126.88 m2
plocha garáže + 18,7 m2
Pozemek 17,60x20,70 m
Obestavěný prostor 771,6 m3
Zastavěná plocha 118,58 m2
Užitková plocha [1] 118,69 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: hustě žebrovaný strop
- půdní nadezdívka: 108 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 31 211,00 Kč

Dům ve filodendrónech

Dům ve filodendrónech


Půdorysy
Dům ve filodendrónech
PŘÍZEMÍ 91,58 (92,09)
1. Zádveří 3,83
2. Hala 2,21
3. Kuchyň 9,59
4. Obývací pokoj 24,23
5. Pokoj 10,58
6. Schody 4,77
7. Koupelna 4,50 (5,01)
8. Prádelna 4,01
9. Garáž 18,70
10. Kotelna 9,16
Dům ve filodendrónech
PODKROVÍ 63,16 (86,29)
1. Hala 3,76 (3,76)
2. Šatna 4,18 (8,17)
3. Pokoj 14,48 (20,12)
4. Koupelna 5,82 (8,37)
5. Pokoj 11,58 (15,78)
6. Pokoj 14,70 (17,96)
7. Pokoj 8,64 (12,13)


Pohledy

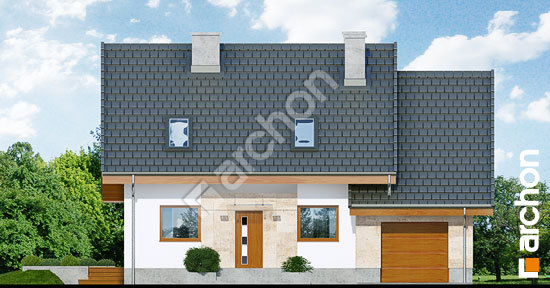

obrázek 264.jpg
VCHODOVÁ FASÁDA

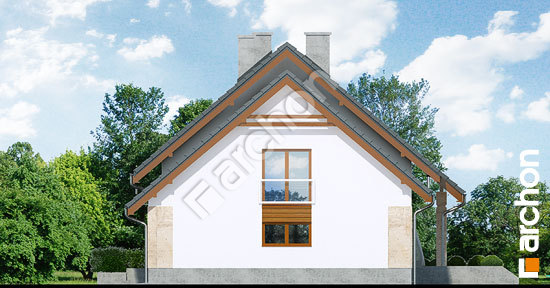

obrázek 265.jpg
BOČNÍ FASÁDA 1

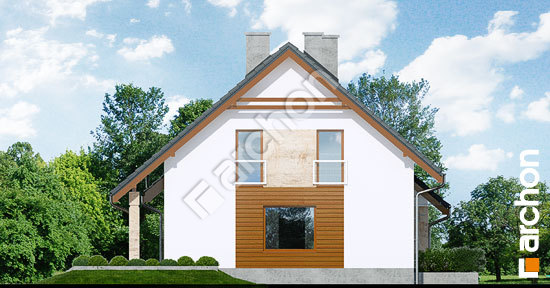

obrázek 266.jpg
BOČNÍ FASÁDA 2

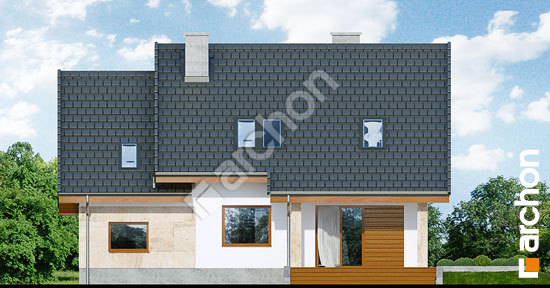

obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy

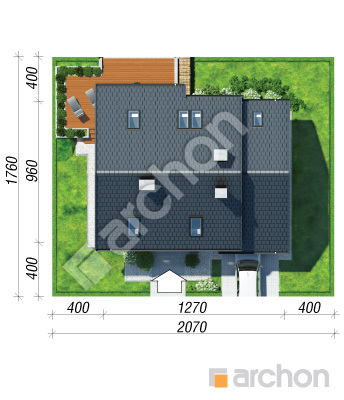

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
