Dům v trčulích 2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.


Dům v trčulích 2 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
6 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, hospodářský prostor, krb
Plocha domu 143.73 m2
plocha garáže + 18,84 m2
Pozemek 18,50x21,50 m
Obestavěný prostor 833,6 m3
Zastavěná plocha 126,66 m2
Užitková plocha [1] 127,59 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 158 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


CENA PROJEKTU: 26 014,00 Kč

Dům v trčulích 2

Dům v trčulích 2


Půdorysy

Dům v trčulích 2
PŘÍZEMÍ 92,56 (94,64)
1. Zádveří 4,52
2. Hala 1,78
3. Spíž 1,44
4. Kuchyň 10,86
5. Obývací pokoj s kuchyní 31,55
6. Koupelna 3,17
7. Pokoj 9,64
8. Kotelna 6,00
9. Víceúčelová místnost 4,76 (6,84)
10. Garáž 18,84
Dům v trčulích 2
PODKROVÍ 76,01 (96,34)
1. Hala + schodiště 15,35 (16,89)
2. Prádelna 4,26 (4,85)
3. Šatna 4,09 (4,68)
4. Pokoj 12,43 (13,58)
5. Pokoj 11,13 (14,94)
6. Pracovna 6,03 (9,78)
7. Koupelna 6,42 (9,20)
8. Sauna 2,82 (3,31)
9. Pokoj 11,89 (11,89)
10. Šatna 1,59 (7,22)


Pohledy


obrázek 264.jpg

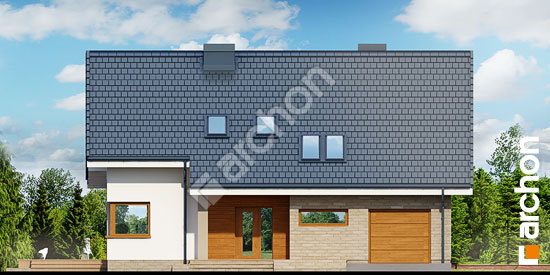

VCHODOVÁ FASÁDA
obrázek 265.jpg

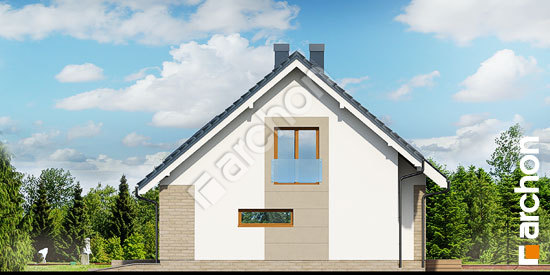

BOČNÍ FASÁDA 1
obrázek 266.jpg

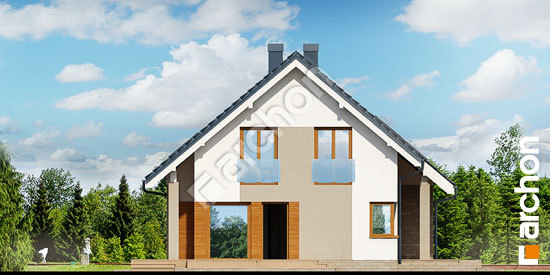

BOČNÍ FASÁDA 2
obrázek 267.jpg

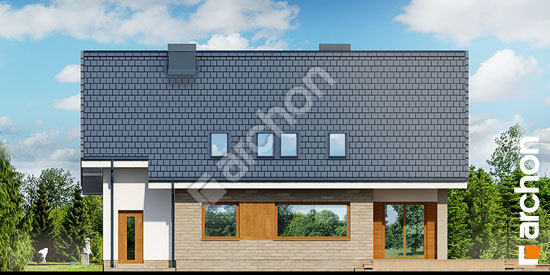

ZAHRADNÍ FASÁDA

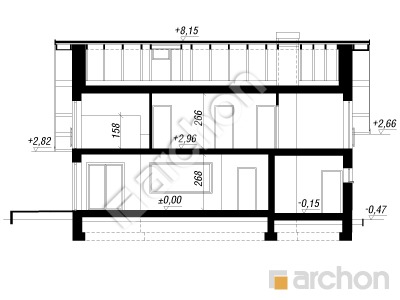

Řezy

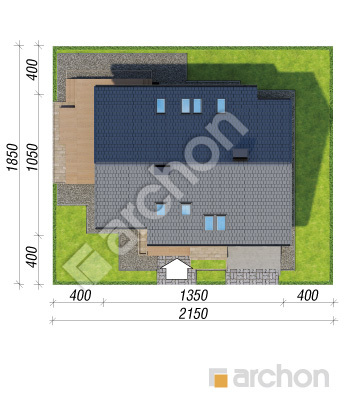

Situace



Obrys


Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
