Dům mezi petrklíči ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi petrklíči ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 5 pokojů, 1 kuchyň, 2 koupelny, kotelna, šatna, krb
Plocha domu 114.25 m2
Pozemek 16,5x18,6 m
Obestavěný prostor 603,5 m3
Zastavěná plocha 90,9 m2
Užitková plocha [1] 111,99 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 100 cm
- střecha: sedlová střecha sklon 45 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


Verze:
- s vchodem v štítové zdi \"Dům mezi petrklíči 2\"
- s garáží \"Dům mezi petrklíči 3\"
- se sklepy -Přípona 1
CENA PROJEKTU: 25 536,00 Kč

Dům mezi petrklíči ver.2

Dům mezi petrklíči ver.2


Půdorysy
Dům mezi petrklíči ver.2
PŘÍZEMÍ 69,15 (72,14)
1. Zádveří 3,97
2. Hala 8,5 (11,49)
3. Kotelna 5,08
4. Koupelna 4,65
5. Pokoj 9,74
6. Schody 5,59
7. Obývací pokoj 18,34
8. Kuchyň 13,28
Dům mezi petrklíči ver.2
PODKROVÍ 50,18 (63,03)
1. Hala 6,64 (6,64)
2. Koupelna 8,21 (10,42)
3. Pokoj 8,05 (10,27)
4. Pokoj 13,82 (17,21)
5. Pokoj 11,2 (14,59)
6. Šatna 2,26 (3,9)


Pohledy

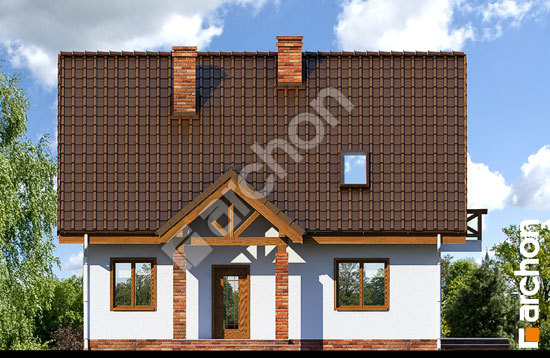

obrázek 264.jpg
VCHODOVÁ FASÁDA

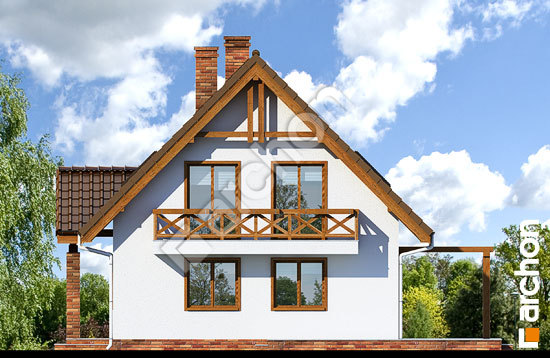

obrázek 265.jpg
BOČNÍ FASÁDA 1

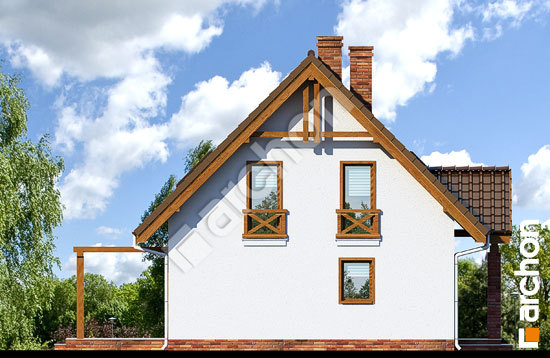

obrázek 266.jpg
BOČNÍ FASÁDA 2

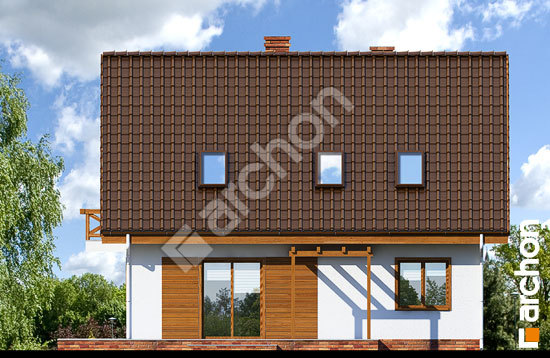

obrázek 267.jpg
ZAHRADNÍ FASÁDA

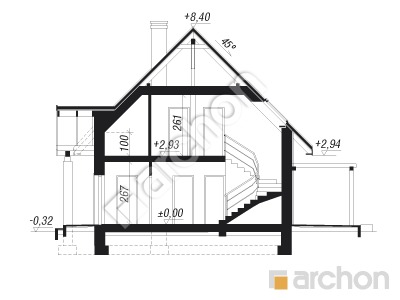

Řezy

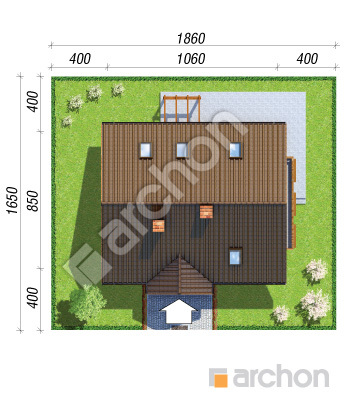

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
