Dům mezi petrklíči 2 ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi petrklíči 2 ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, šatna, krb
Plocha domu 112.21 m2
Pozemek 18,56x16,46 m
Obestavěný prostor 619,7 m3
Zastavěná plocha 90,1 m2
Užitková plocha [1] 108,29 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 98 cm
- střecha: sedlová střecha sklon 45 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


Verze:
- s garáží s sedlovou střechou \"Dům mezi petrklíči 4\"
- s vchodem z boku domu \"Dům mezi petrklíči\"
CENA PROJEKTU: 26 770,00 Kč

Dům mezi petrklíči 2 ver.2

Dům mezi petrklíči 2 ver.2


Půdorysy
Dům mezi petrklíči 2 ver.2
PŘÍZEMÍ 62,35 (65,8)
1. Zádveří 4,85
2. Kotelna 4,97
3. Spíž 0,89 (4,34)
4. Hala 6,91
5. Obývací pokoj 19,22
6. Kuchyň 12,08
7. Koupelna 3,79
8. Pokoj 9,64
Dům mezi petrklíči 2 ver.2
PODKROVÍ 54,83 (68,16)
1. Chodba 6,27 (6,27)
2. Koupelna 7,33 (9,63)
3. Schody 4,85 (4,85)
4. Pokoj 11,94 (15,44)
5. Pokoj 12,52 (16,03)
6. Šatna 3,03 (4,74)
7. Pokoj 8,89 (11,20)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg

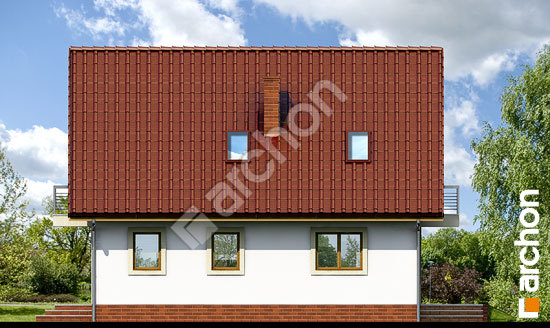

BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
