Letný dům v šafránu ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Letný dům v šafránu ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
3 pokoje, 1 koupelna, krb
Plocha domu 43.07 m2
Pozemek 14x13 m
Obestavěný prostor 231,0 m3
Zastavěná plocha 36,24 m2
Užitková plocha [1] 43,07 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: vápenopísková cihla 24 cm, pĕnový polystyren 15 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 123 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 27 900,00 Kč

Letný dům v šafránu ver.2

Letný dům v šafránu ver.2


Půdorysy
Letný dům v šafránu ver.2
PŘÍZEMÍ 22,9 (25,32)
1. Hala 1,61
2. Místnost tech.-kuchyň 17,97 (20,39)
3. Koupelna 3,32
Letný dům v šafránu ver.2
PODKROVÍ 20,17 (24,9)
1. Hala + schodiště 4,63
2. Pokoj 7,35 (8,97)
3. Pokoj 8,19 (11,30)


Pohledy

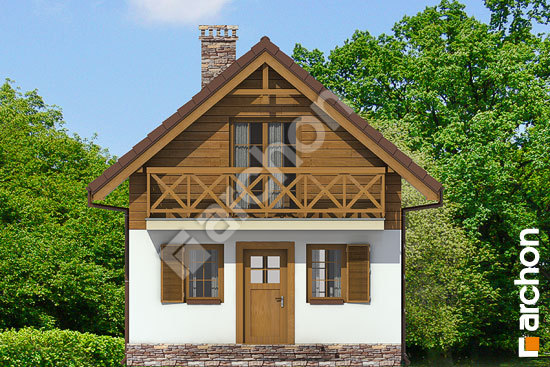

obrázek 264.jpg
VCHODOVÁ FASÁDA

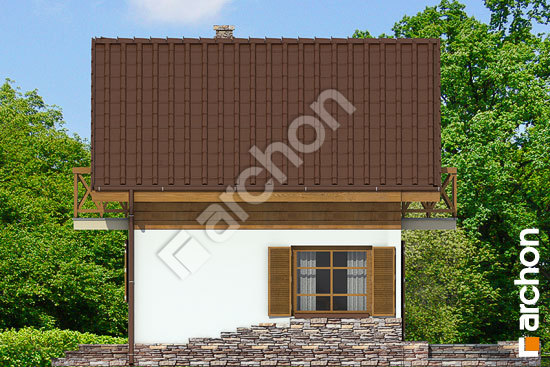

obrázek 265.jpg
BOČNÍ FASÁDA 1

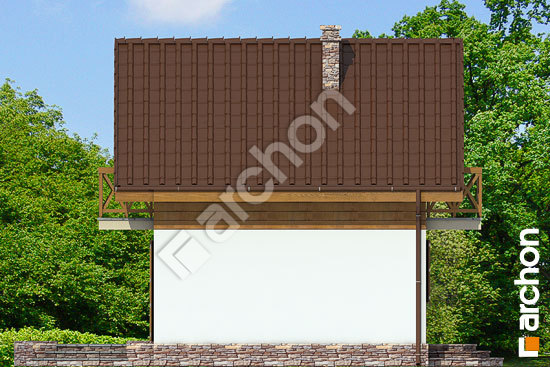

obrázek 266.jpg
BOČNÍ FASÁDA 2

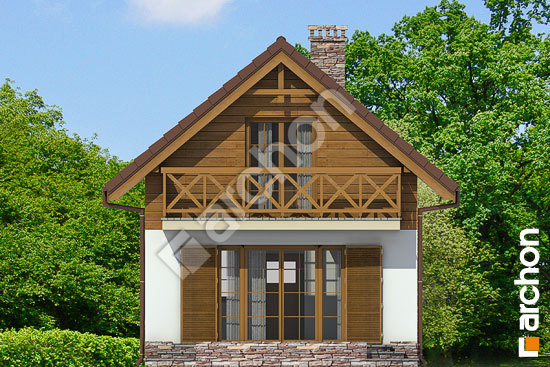

obrázek 267.jpg
ZAHRADNÍ FASÁDA

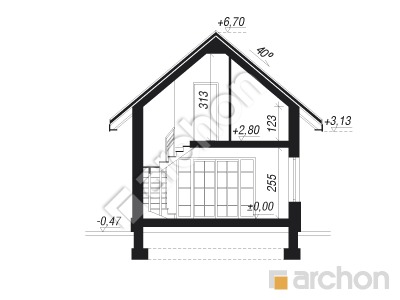

Řezy

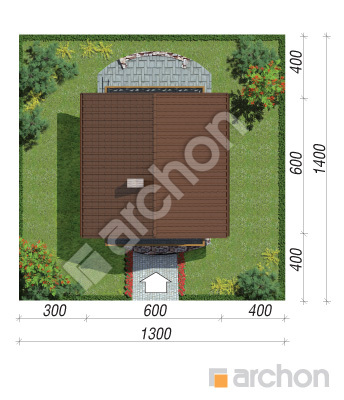

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
