Rodinný dům
garáž
4 pokoje, 1 kuchyň, 2 koupelny, kotelna, šatna
Plocha domu 108.35 m2
plocha garáže + 35,56 m2
Pozemek 26,80x19,80 m
Obestavěný prostor 1140,1 m3
Zastavěná plocha 214,53 m2
Užitková plocha [1] 105,03 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- střecha: valbová střecha sklon 30 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 52 900,00 Kč

Dům mezi blumy 23 (G2E)

Dům mezi blumy 23 (G2E)


Půdorysy
Dům mezi blumy 23 (G2E)
PŘÍZEMÍ 152,43
1. Zádveří 5,57
2. Koupelna 2,83
3. Kuchyň 9,62
4. Obývací pokoj s kuchyní 32,11
5. Hala 14,41
6. Šatna 3,32
7. Pokoj 11,16
8. Pokoj 11,65
9. Koupelna 7,56
10. Pokoj 10,12
11. Kotelna 8,52
12. Garáž 35,56


Pohledy

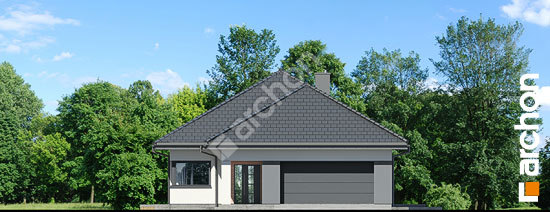

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.
