Dům v citrónech ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.


Dům v citrónech ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
4 pokoje, 1 kuchyň, 1 koupelna, WC, kotelna, šatna, krb
Plocha domu 107.04 m2
plocha garáže + 19,64 m2
Pozemek 25,12x19,12 m
Obestavěný prostor 762,5 m3
Zastavěná plocha 171,54 m2
Užitková plocha [1] 104,54 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- střecha: valbová střecha sklon 30 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


CENA PROJEKTU: 23 855,00 Kč

Dům v citrónech ver.2

Dům v citrónech ver.2


Půdorysy

Dům v citrónech ver.2
PŘÍZEMÍ 132,61
1. Zádveří 3,72
2. Hala 15,62
3. Kuchyň 11,38
4. Obývací pokoj s kuchyní 31,82
5. Koupelna 8,53
6. Pokoj 11,22
7. Šatna 2,50
8. Pokoj 11,54
9. Pokoj 9,29
10. WC 1,42
11. Kotelna 5,93
12. Garáž 19,64


Pohledy

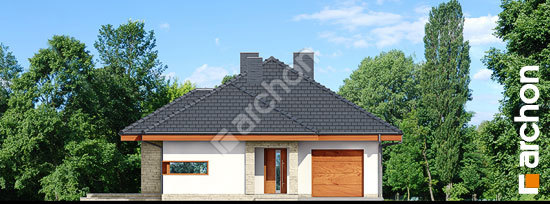

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy




Situace



Obrys


Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
