Dům mezi stračkami ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi stračkami ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
POZOR! Všechny uvedení údaje tykají se 1 části.
Řadový dům 6 pokojů, 1 kuchyň, 1 koupelna, kotelna, krb
Plocha domu 105.46 m2
Pozemek 19,42x6,52 m
Obestavěný prostor 510,3 m3
Zastavěná plocha 75,17 m2
Užitková plocha [1] 105,46 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 115 cm
- střecha: sedlová střecha sklon 35 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


Verze:
- k dvojčité zástavbě \"Dům mezi stračkami 2\"
- o šířce segmentu 5,7m \"Dům pod jinanem\"
CENA PROJEKTU: 46 920,00 Kč

Dům mezi stračkami ver.2

Dům mezi stračkami ver.2


Půdorysy
Dům mezi stračkami ver.2
PŘÍZEMÍ 55,93 (58,04)
1. Zádveří 3,39
2. Pokoj 11,43
3. Kotelna 2,82
4. Hala 7,81 (9,92)
5. Kuchyň 7,97
6. Obývací pokoj 22,51
Dům mezi stračkami ver.2
PODKROVÍ 52,35 (58,61)
1. Schody 4,25 (4,25)
2. Hala 6,45 (6,45)
3. Koupelna 5,03 (5,03)
4. Pokoj 10,31 (11,50)
5. Pokoj 6,83 (9,12)
6. Pokoj 9,67 (11,06)
7. Pokoj 9,81 (11,2)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 267.jpg
ZAHRADNÍ FASÁDA

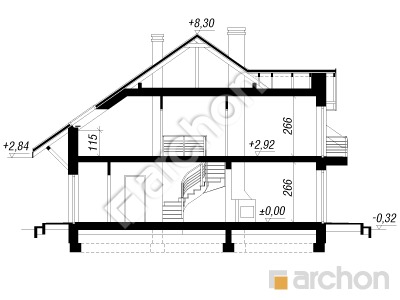

Řezy

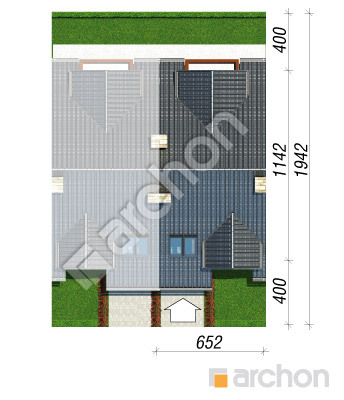

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
