Dům mezi ismeny (G2) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi ismeny (G2) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, WC, kotelna, prádelna, šatna, krb
Plocha domu 152.78 m2
plocha garáže + 35,52 m2
Pozemek 27,10x26,40 m
Obestavěný prostor 1329,0 m3
Zastavěná plocha 255,76 m2
Užitková plocha [1] 142,28 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- střecha: valbová střecha sklon 30 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 33 061,00 Kč

Dům mezi ismeny (G2)

Dům mezi ismeny (G2)


Půdorysy
Dům mezi ismeny (G2)
PŘÍZEMÍ 196,16
1. Zádveří 7,21
2. Hala 12,15
3. WC 1,93
4. Spíž 1,98
5. Kuchyň 12,46
6. Šatna 4,31
7. Koupelna 4,94
8. Pokoj 13,48
9. Obývací pokoj 32,90
10. Chodba 11,03
11. Prádelna 4,21
12. Pokoj 15,20
13. Pokoj 12,76
14. Pokoj 11,25
15. Koupelna 6,97
16. Kotelna 7,86
17. Garáž 35,52


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg

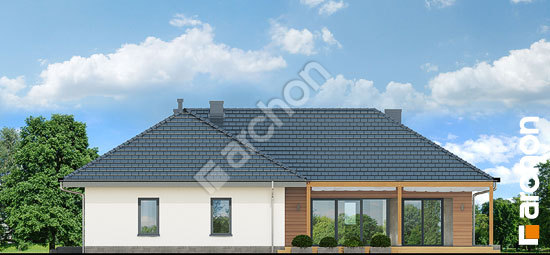

ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
