Dům v galach 5 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v galach 5 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, krb
Plocha domu 120.79 m2
Pozemek 23,90x21,80 m
Obestavěný prostor 913,0 m3
Zastavěná plocha 163,76 m2
Užitková plocha [1] 111,71 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- střecha: sedlová střecha sklon 35 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 33 800,00 Kč

Dům v galach 5

Dům v galach 5


Půdorysy
Dům v galach 5
PŘÍZEMÍ 125,93
1. Zádveří 4,81
2. Hala 8,13
3. Kuchyň 11,71
4. Spíž 1,65
5. Obývací pokoj s kuchyní 30,31
6. Předsíň 7,11
7. Pokoj 10,51
8. Pokoj 10,68
9. Šatna 3,97
10. Pokoj 11,42
11. Koupelna 4,60
12. Prádelna 3,46
13. Koupelna 2,59
14. Kotelna 5,14
15. Pokoj 9,84


Pohledy

obrázek 264.jpg

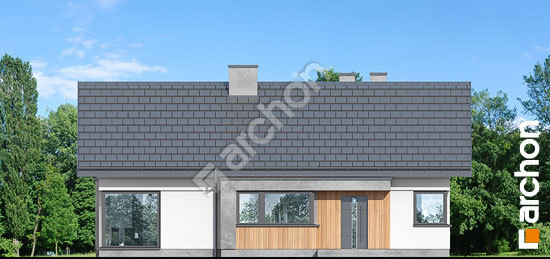

VCHODOVÁ FASÁDA
obrázek 265.jpg

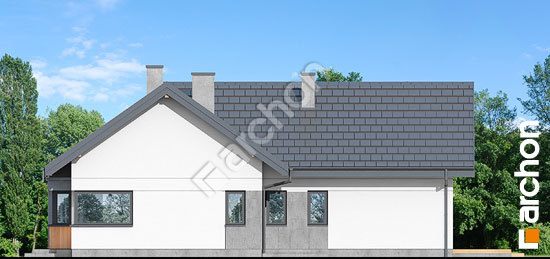

BOČNÍ FASÁDA 1
obrázek 266.jpg

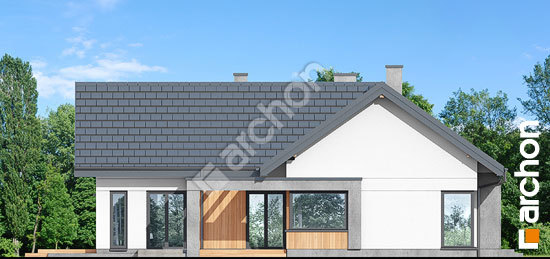

BOČNÍ FASÁDA 2
obrázek 267.jpg

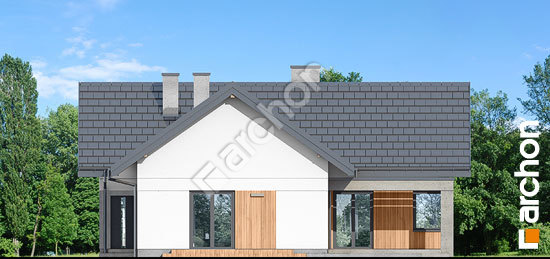

ZAHRADNÍ FASÁDA

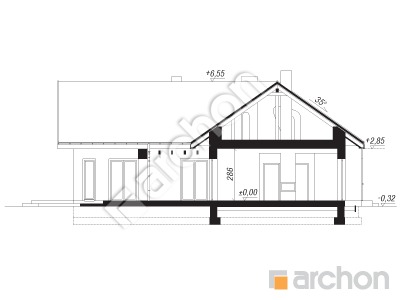

Řezy

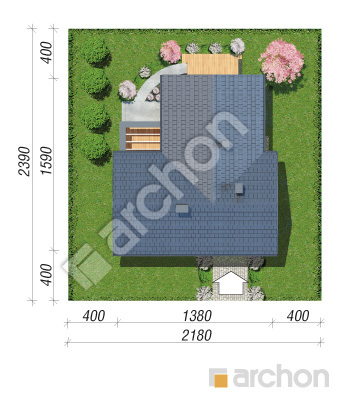

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
