Dům v orličkách Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v orličkách Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna
Plocha domu 139.98 m2
plocha garáže + 19,72 m2
Pozemek 18,8x20,5 m
Obestavěný prostor 863,8 m3
Zastavěná plocha 129,09 m2
Užitková plocha [1] 128,21 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 121 cm
- střecha: sedlová střecha sklon 42 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 43 917,00 Kč

Dům v orličkách

Dům v orličkách


Půdorysy
Dům v orličkách
PŘÍZEMÍ 86,65 (88,05)
1. Zádveří 5,41 (6,81)
2. Hala 4,05
3. Koupelna 2,80
4. Kuchyň 14,59
5. Spíž 1,44
6. Obývací pokoj s kuchyní 31,27
7. Kotelna 7,37
8. Garáž 19,72
Dům v orličkách
PODKROVÍ 80,42 (99,28)
1. Hala + schodiště 15,27 (15,27)
2. Pokoj 12,61 (14,17)
3. Pokoj 11,26 (13,58)
4. Šatna 3,78 (5,16)
5. Pokoj 10,76 (13,10)
6. Pokoj 12,67 (14,36)
7. Prádelna 6,55 (11,35)
8. Koupelna 7,52 (12,29)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2

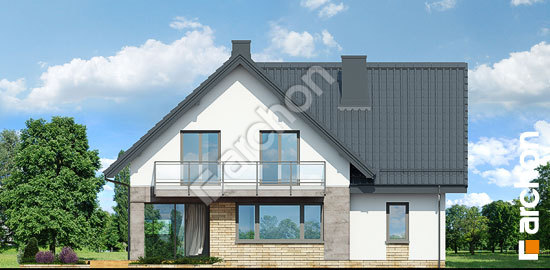

obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
