Dům v šeříku 11 (G2) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v šeříku 11 (G2) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
4 pokoje, 1 kuchyň, 1 koupelna, spíž, kotelna, prádelna, šatna, krb
Plocha domu 99.68 m2
plocha garáže + 42,62 m2
Pozemek 20,40x25,50 m
Obestavěný prostor 1062,2 m3
Zastavěná plocha 189,39 m2
Užitková plocha [1] 92,08 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- střecha: sedlová střecha sklon 30 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 33 800,00 Kč

Dům v šeříku 11 (G2)

Dům v šeříku 11 (G2)


Půdorysy
Dům v šeříku 11 (G2)
PŘÍZEMÍ 149,51 (149,51)
1. Zádveří 3,58
2. Chodba 10,72
3. Koupelna 5,51
4. Obývací pokoj 29,47
5. Kuchyň 10,12
6. Spíž 2,32
7. Pokoj 12,33
8. Pokoj 9,45
9. Pokoj 10,90
10. Šatna 1,98
11. Prádelna 3,30
12. Garáž 42,62
13. Kotelna 7,21


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

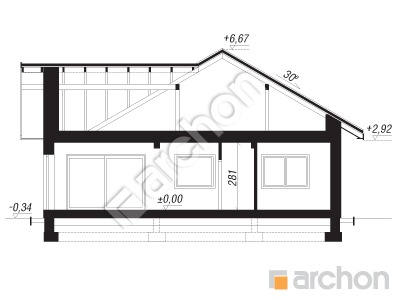

Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
