Dům mezi rododendrony 20 (G2N) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi rododendrony 20 (G2N) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, půda, krb
Plocha domu 135.93 m2
plocha garáže + 39,46 m2
Plocha půdy 18,3 m2
Pozemek 18,10x23,90 m
Obestavěný prostor 942,0 m3
Zastavěná plocha 147,82 m2
Užitková plocha [1] 117,25 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 107 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 33 061,00 Kč

Dům mezi rododendrony 20 (G2N)

Dům mezi rododendrony 20 (G2N)


Půdorysy
Dům mezi rododendrony 20 (G2N)
PŘÍZEMÍ 111,33 (111,95)
1. Zádveří 4,41
2. Hala 3,04
3. Kuchyň 9,54
4. Spíž 1,37
5. Obývací pokoj 27,37
6. Pokoj 11,18
7. Koupelna 4,45 (5,07)
8. Šatna 3,90
9. Garáž 39,46
10. Kotelna 6,61
Dům mezi rododendrony 20 (G2N)
PODKROVÍ 88,97 (111,77)
1. Schody 4,51 (4,51)
2. Hala 8,59 (8,61)
3. Koupelna 5,51 (7,43)
4. Pokoj 10,33 (13,15)
5. Pokoj 16,65 (18,85)
6. Pokoj 11,67 (13,71)
7. Prádelna 8,13 (11,17)
8. Šatna 5,28 (8,33)
9. Podkroví 18,30 (26,01)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy

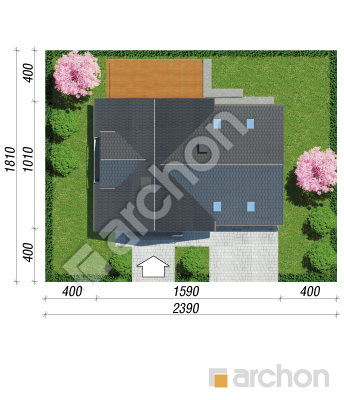

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
