Dům v slivonkach 2 (G) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v slivonkach 2 (G) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, šatna, hospodářský prostor, půda
Plocha domu 139.15 m2
plocha garáže + 19,86 m2
Plocha půdy 9,0 m2
Pozemek 17,90x23,20 m
Obestavěný prostor 892,6 m3
Zastavěná plocha 142,67 m2
Užitková plocha [1] 126,87 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 105 cm
- střecha: valbová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 49 560,00 Kč

Dům v slivonkach 2 (G)

Dům v slivonkach 2 (G)


Půdorysy
Dům v slivonkach 2 (G)
PŘÍZEMÍ 97,74 (100,25)
1. Zádveří 4,29
2. Spíž 1,82
3. Kuchyň 9,00
4. Obývací pokoj s kuchyní 34,45
5. Pokoj 10,19
6. Předsíň 2,54
7. Koupelna 4,82
8. Víceúčelová místnost 4,22 (6,73)
9. Garáž 19,86
10. Kotelna 6,55
Dům v slivonkach 2 (G)
PODKROVÍ 76,82 (109,83)
1. Schody 6,25
2. Chodba 7,90
3. Pokoj 13,31 (16,04)
4. Šatna 2,53 (5,76)
5. Pokoj 12,13 (13,08)
6. Šatna 3,71 (7,72)
7. Pokoj 14,43 (15,12)
8. Koupelna 7,56 (10,92)
9. Podkroví 9,00 (27,04)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA

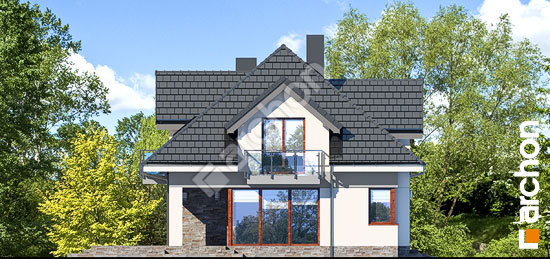

obrázek 265.jpg
BOČNÍ FASÁDA 1

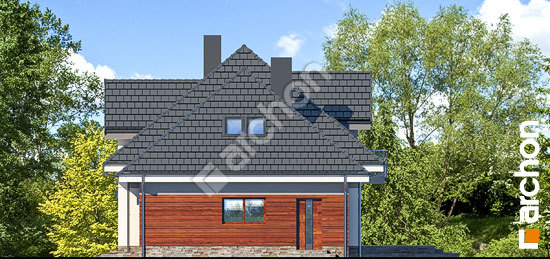

obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
