Dům v kostřavách 4 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v kostřavách 4 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 4 pokoje, 1 kuchyň, 1 koupelna, WC, kotelna, šatna, krb
Plocha domu 94.7 m2
Pozemek 17,20x22,30 m
Obestavěný prostor 726,5 m3
Zastavěná plocha 132,03 m2
Užitková plocha [1] 91,3 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- střecha: sedlová střecha sklon 30 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 35 899,00 Kč

Dům v kostřavách 4

Dům v kostřavách 4


Půdorysy
Dům v kostřavách 4
PŘÍZEMÍ 100,2
1. Zádveří 4,04
2. Hala 6,60
3. Kotelna 5,50
4. Kuchyň 9,16
5. Obývací pokoj 28,92
6. WC 1,86
7. Pokoj 10,30
8. Pokoj 13,08
9. Šatna 3,40
10. Pokoj 10,76
11. Koupelna 6,58


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg

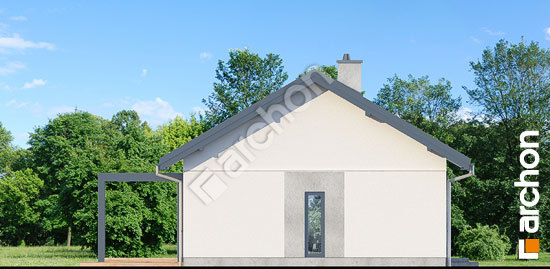

BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
