Dům uprostřed hrášku 2 ver.3 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.


Dům uprostřed hrášku 2 ver.3 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, šatna, krb
Plocha domu 121.92 m2
plocha garáže + 18,29 m2
Pozemek 17,1x21,9 m
Obestavěný prostor 704,3 m3
Zastavěná plocha 120 m2
Užitková plocha [1] 116,71 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 120 cm
- střecha: sedlová střecha sklon 42 stupňů a 20 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


Verze:
- bez garáže \"Dům uprostřed hrášku\"
- zvětšená \"Dům uprostřed hrášku 3\"
- zvětšená, bez garáže a se sklepy \"Dům uprostřed hrášku 4\"
CENA PROJEKTU: 35 500,00 Kč

Dům uprostřed hrášku 2 ver.3

Dům uprostřed hrášku 2 ver.3


Půdorysy

Dům uprostřed hrášku 2 ver.3
PŘÍZEMÍ 91,13 (94,02)
1. Zádveří 4,27
2. Hala 7,88
3. Kuchyň 9,57
4. Obývací pokoj s kuchyní 28,76
5. Schody 4,17
6. Spíž 1,58 (4,47)
7. Pokoj 9,01
8. Koupelna 3,27
9. Kotelna 4,33
10. Garáž 18,29
Dům uprostřed hrášku 2 ver.3
PODKROVÍ 53,41 (64,98)
1. Hala 5,63
2. Pokoj 14,33 (16,67)
3. Šatna 3,63 (5,09)
4. Koupelna 6,10 (8,21)
5. Pokoj 12,50 (15,42)
6. Pokoj 11,22 (13,96)


Pohledy


obrázek 264.jpg
VCHODOVÁ FASÁDA

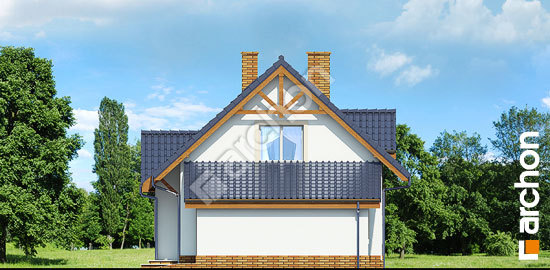

obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy




Situace



Obrys


Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
