Dům na návrší 2 (N) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům na návrší 2 (N) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 4 pokoje, 1 kuchyň, 2 koupelny, šatna, krb
Plocha domu 89.6 m2
Pozemek 16,70x14,80 m
Obestavěný prostor 451,3 m3
Zastavěná plocha 68,19 m2
Užitková plocha [1] 86,68 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 120 cm
- střecha: sedlová střecha sklon 45 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 38 520,00 Kč

Dům na návrší 2 (N)

Dům na návrší 2 (N)


Půdorysy
Dům na návrší 2 (N)
PŘÍZEMÍ 47,77 (50,51)
1. Zádveří 3,33
2. Hala 3,58
3. Kuchyň 7,24
4. Obývací pokoj 29,01 (31,75)
5. Koupelna 4,61
Dům na návrší 2 (N)
PODKROVÍ 41,83 (49,37)
1. Schody 4,35
2. Hala 3,78
3. Pokoj 11,51 (13,15)
4. Šatna 2,92 (4,06)
5. Koupelna 4,09 (5,67)
6. Pokoj 7,59 (9,18)
7. Pokoj 7,59 (9,18)


Pohledy

obrázek 264.jpg

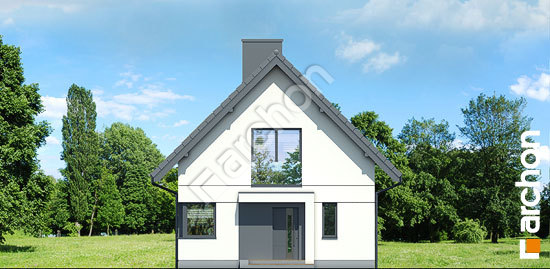

VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
