Dům v tunbergii (R2) ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v tunbergii (R2) ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
Dvougenerační dům 10 pokojů, 2 kuchyní, 4 koupelny, spíž
Plocha domu 170.22 m2
Pozemek 18,00x19,73 m
Obestavěný prostor 869,8 m3
Zastavěná plocha 117,74 m2
Užitková plocha [1] 167,42 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 235 cm
- střecha: sedlová střecha sklon 30 stupňů vazba krovu dřevěná vazba krovu dřevěná plech


 CENA PROJEKTU: 66 360,00 Kč

Dům v tunbergii (R2) ver.2

Dům v tunbergii (R2) ver.2


Půdorysy
Dům v tunbergii (R2) ver.2
PŘÍZEMÍ 82,36 (86,34)
1. Zádveří 3,77
2. Hala 5,05
3. Koupelna 2,40
4. Spíž 1,40 (3,39)
5. Obývací pokoj 14,00
6. Kuchyň a jídelna 7,35
7. Pokoj 7,21
8. Zádveří 3,77
9. Hala 5,05
10. Koupelna 2,40
11. Spíž 1,40 (3,39)
12. Obývací pokoj 14,00
13. Kuchyň a jídelna 7,35
14. Pokoj 7,21
Dům v tunbergii (R2) ver.2
PODKROVÍ 87,86 (87,86)
1. Chodba 4,27
2. Pokoj 7,91
3. Pokoj 8,98
4. Koupelna 3,93
5. Pokoj 14,37
6. Schody 4,47
7. Chodba 4,27
8. Pokoj 7,91
9. Pokoj 8,98
10. Koupelna 3,93
11. Pokoj 14,37
12. Schody 4,47


Pohledy

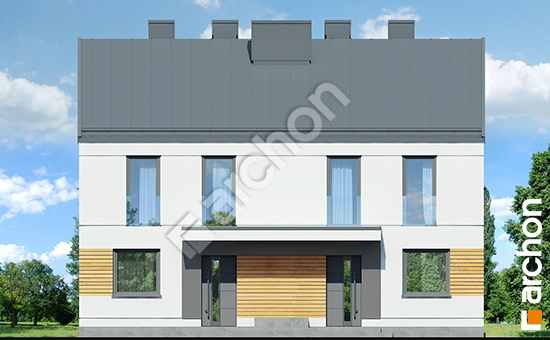

obrázek 264.jpg
VCHODOVÁ FASÁDA

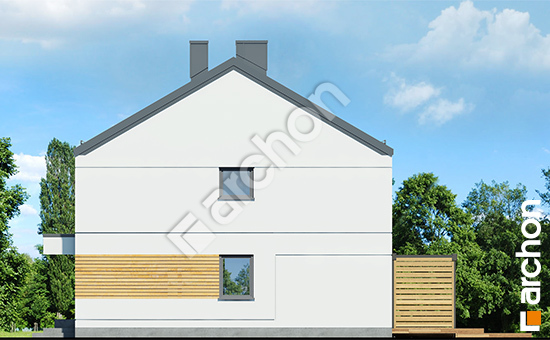

obrázek 265.jpg
BOČNÍ FASÁDA 1

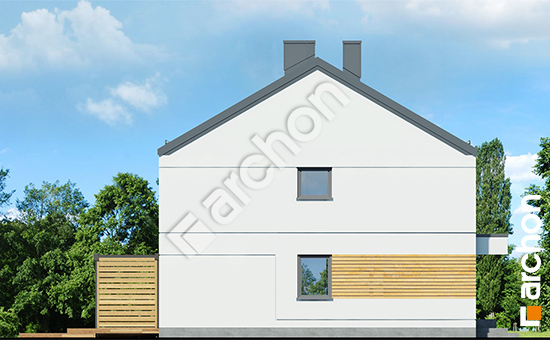

obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

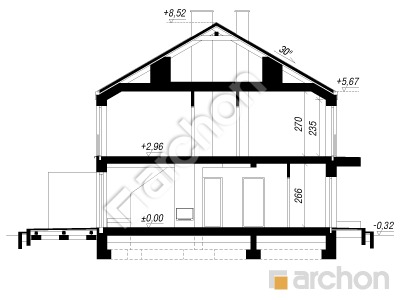

Řezy

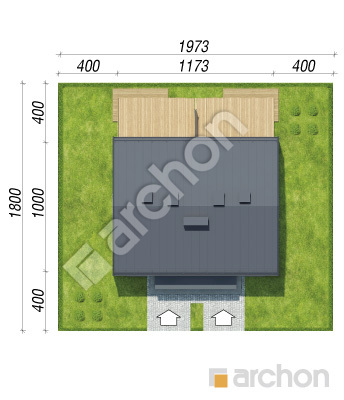

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
