Dům mezi maceškami 3 (R2B) ver.3 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi maceškami 3 (R2B) ver.3 Hromosvod Zestawienie materiałów na www.archon.pl
POZOR! Všechny uvedení údaje tykají se 1 části.
Dvougenerační dům do dvougenerační zástavby 6 pokojů, 2 kuchyní, 2 koupelny
Plocha domu 109.71 m2
Pozemek 18,72x11,00 m
Obestavěný prostor 581,0 m3
Zastavěná plocha 75,29 m2
Užitková plocha [1] 109,71 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- střecha: valbová střecha sklon 25 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 77 880,00 Kč

Dům mezi maceškami 3 (R2B) ver.3

Dům mezi maceškami 3 (R2B) ver.3


Půdorysy
Dům mezi maceškami 3 (R2B) ver.3
PŘÍZEMÍ 50,65
1. Zádveří 2,36
2. Hala 3,61
3. Koupelna 5,06
4. Pokoj 7,50
5. Obývací pokoj 16,50
6. Kuchyň 5,83
7. Pokoj 9,79
Dům mezi maceškami 3 (R2B) ver.3
PATRO 59,06 (61,35)
1. Zádveří 4,61 (6,90)
2. Hala 6,13
3. Koupelna 5,43
4. Pokoj 7,44
5. Obývací pokoj 15,97
6. Kuchyň 5,59
7. Pokoj 9,79
8. Schody 4,10


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg

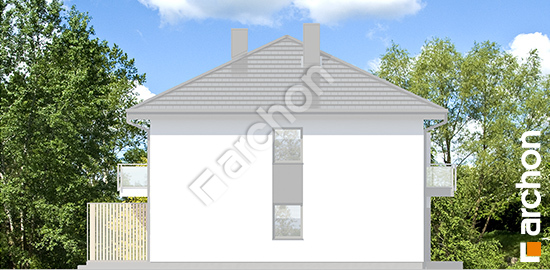

BOČNÍ FASÁDA 1
obrázek 266.jpg

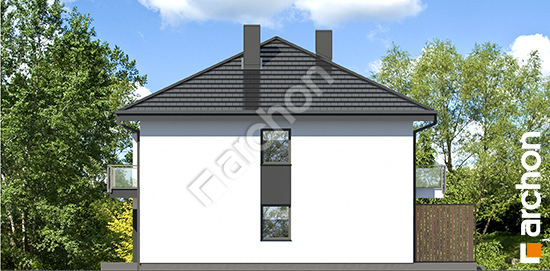

BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

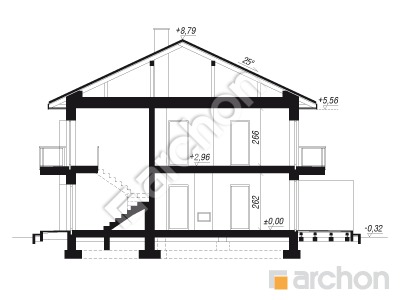

Řezy

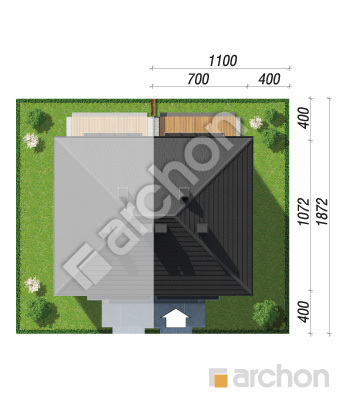

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
