Dům u lesní jabloni 17 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům u lesní jabloni 17 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, šatna
Plocha domu 137.14 m2
plocha garáže + 22,69 m2
Pozemek 17x21 m
Obestavěný prostor 797,0 m3
Zastavěná plocha 117,44 m2
Užitková plocha [1] 131,89 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 132 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 36 900,00 Kč

Dům u lesní jabloni 17

Dům u lesní jabloni 17


Půdorysy
Dům u lesní jabloni 17
PŘÍZEMÍ 85,13 (88,42)
1. Zádveří 5,6
2. Spíž 1,86
3. Kuchyň 12,6
4. Obývací pokoj s kuchyní 31,31 (33,99)
5. Koupelna 5,05 (5,66)
6. Kotelna 6,02
7. Garáž 22,69
Dům u lesní jabloni 17
PODKROVÍ 80,72 (90,51)
1. Hala + schodiště 14,22
2. Pokoj 15,51 (18,45)
3. Pokoj 13,27 (15,46)
4. Pracovna 12,43 (12,72)
5. Šatna 3,39 (5,46)
6. Pokoj 12,60
7. Koupelna 9,30 (11,60)


Pohledy

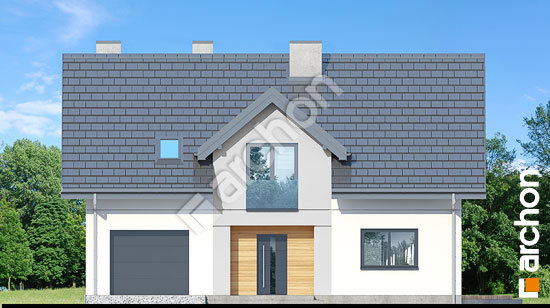

obrázek 264.jpg
VCHODOVÁ FASÁDA

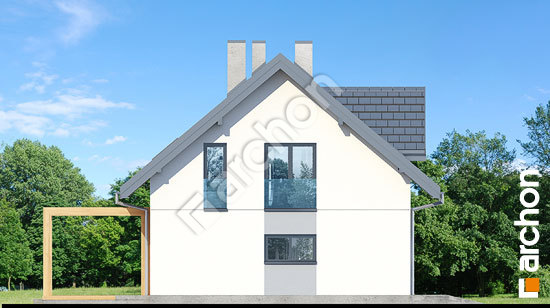

obrázek 265.jpg
BOČNÍ FASÁDA 1

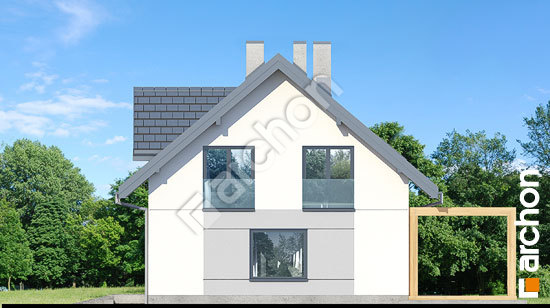

obrázek 266.jpg
BOČNÍ FASÁDA 2

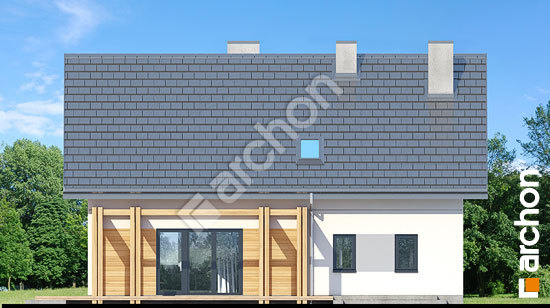

obrázek 267.jpg
ZAHRADNÍ FASÁDA

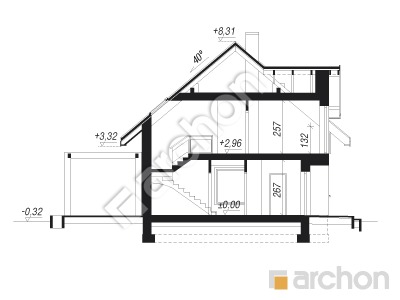

Řezy

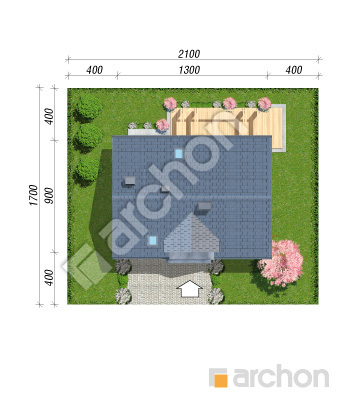

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
