Dům mezi anýzem 7 (E) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi anýzem 7 (E) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 6 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna
Plocha domu 146.78 m2
Pozemek 20,00x17,00 m
Obestavěný prostor 752,1 m3
Zastavěná plocha 108,42 m2
Užitková plocha [1] 135,29 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 141 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 69 000,00 Kč

Dům mezi anýzem 7 (E)

Dům mezi anýzem 7 (E)


Půdorysy
Dům mezi anýzem 7 (E)
PŘÍZEMÍ 78,51 (80,99)
1. Zádveří 5,29
2. Chodba 3,11
3. Kuchyň 13,38
4. Obývací pokoj s kuchyní 30,85
5. Chodba 1,00
6. Pokoj 11,68
7. Spíž 2,44 (4,92)
8. Koupelna 4,43
9. Kotelna 6,33
Dům mezi anýzem 7 (E)
PODKROVÍ 74,6 (83,48)
1. Chodba 8,60
2. Koupelna 5,32 (6,51)
3. Pokoj 10,82 (12,06)
4. Pokoj 11,63 (13,40)
5. Šatna 4,79 (5,47)
6. Prádelna 4,26 (5,14)
7. Pokoj 11,75 (13,31)
8. Pokoj 11,69 (13,25)
9. Schody 5,74


Pohledy

obrázek 264.jpg

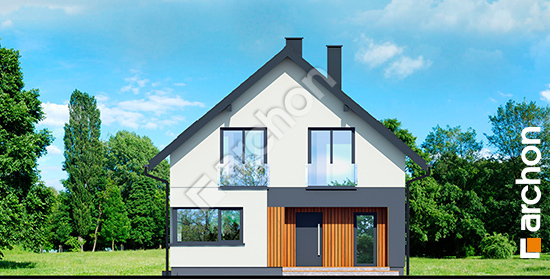

VCHODOVÁ FASÁDA
obrázek 265.jpg

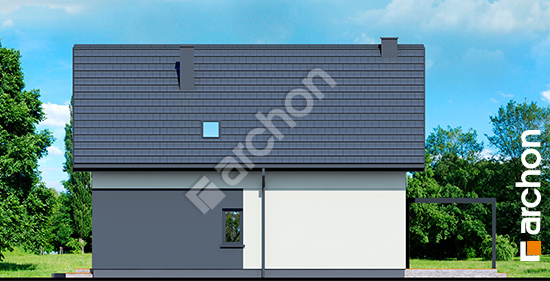

BOČNÍ FASÁDA 1
obrázek 266.jpg

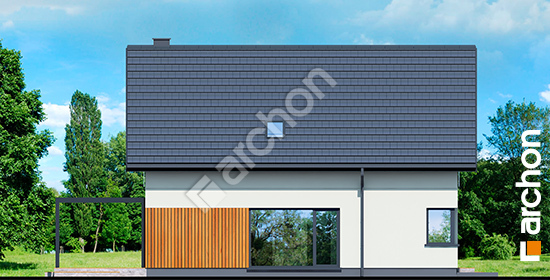

BOČNÍ FASÁDA 2
obrázek 267.jpg

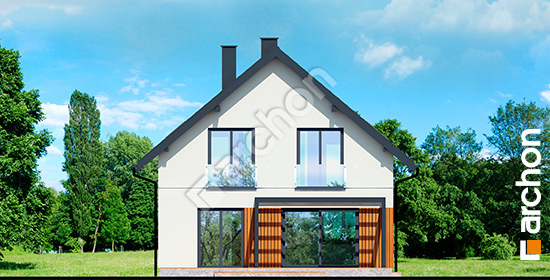

ZAHRADNÍ FASÁDA

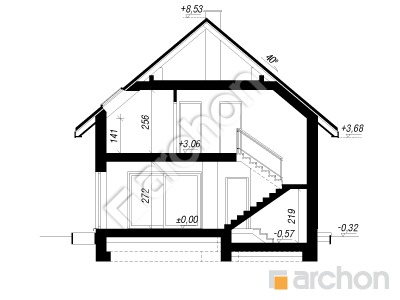

Řezy

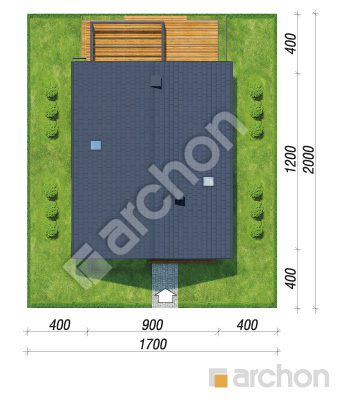

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
