Dům v idaredech Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.


Dům v idaredech Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, kotelna, prádelna, šatna, krb
Plocha domu 125.56 m2
plocha garáže + 18,41 m2
Pozemek 17,92x20,42 m
Obestavěný prostor 757,6 m3
Zastavěná plocha 113,35 m2
Užitková plocha [1] 120,12 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: , pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 128 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


CENA PROJEKTU: 29 730,00 Kč

Dům v idaredech

Dům v idaredech


Půdorysy

Dům v idaredech
PŘÍZEMÍ 82,22 (83,36)
1. Zádveří 2,82
2. Hala 5,85
3. Obývací pokoj s kuchyní 31,49
4. Kuchyň 10,60
5. Koupelna 3,52
6. Chodba 0,90 (1,71)
7. Kotelna 8,63
8. Garáž 18,41 (18,74)
Dům v idaredech
PODKROVÍ 70,38 (84,66)
1. Schody 6,22 (6,22)
2. Pokoj 9,89 (10,65)
3. Pokoj 9,13 (13,28)
4. Hala 5,73 (5,73)
5. Prádelna 2,72 (3,81)
6. Šatna 2,72 (3,78)
7. Pokoj 11,72 (14,22)
8. Pokoj 13,86 (16,36)
9. Koupelna 8,39 (10,61)


Pohledy


obrázek 264.jpg

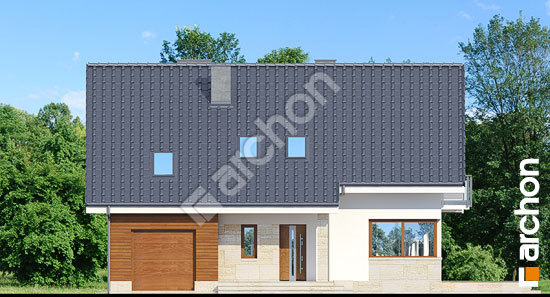

VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy




Situace



Obrys


Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
