Dům mezi ananasy Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi ananasy Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, kotelna, šatna, krb
Plocha domu 110.15 m2
plocha garáže + 19,1 m2
Pozemek 17,22x20,92 m
Obestavěný prostor 637,3 m3
Zastavěná plocha 104,30 m2
Užitková plocha [1] 107,63 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 106 cm
- střecha: sedlová střecha sklon 42 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 27 263,00 Kč

Dům mezi ananasy

Dům mezi ananasy


Půdorysy
Dům mezi ananasy
PŘÍZEMÍ 79,14 (81,23)
1. Zádveří 3,20
2. Hala 5,78
3. Schody 6,42
4. Chodba 4,06 (6,15)
5. Kotelna 3,01
6. Koupelna 3,22
7. Kuchyň 8,79
8. Obývací pokoj 25,56
9. Garáž 19,10
Dům mezi ananasy
PODKROVÍ 53,12 (69,3)
1. Hala + schodiště 5,97 (5,97)
2. Pokoj 9,14 (12,71)
3. Šatna 2,52 (6,09)
4. Pokoj 10,44 (12,12)
5. Pokoj 10,79 (13,27)
6. Pokoj 10,15 (13,24)
7. Koupelna 4,11 (5,90)


Pohledy

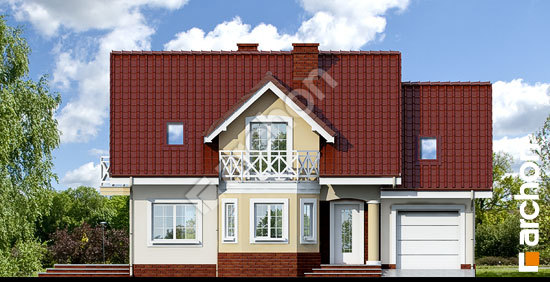

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
