Dům uprostřed aloe 3

POZOR! Dokumentace se připravuje – než objednáte projekt kontaktujte nás prosím za účelem určení přesného termínu dodávky.

Rodinný dům garáž 5 pokojů, 1 kuchyň, 2 koupelny, jídelna, kotelna, prádelna, šatna, krb
Plocha domu	138.8 m²
plocha garáže	+ 32,4 m²
Pozemek	19x24,50 m
Obestavěný prostor	754,0 m³
Zastavěná plocha	141,4 m²
Užitková plocha [1]	131,2 m2
Legenda: 1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu

TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 14 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 92 cm
- střecha: valbová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška

Verze:
- zvětšená s jednomístnou garáží \"Dům uprostřed aloesu 2\"
- s jiným uspořádáním místnosti \"Dům uprostřed aloesu\"

CENA PROJEKTU: 26 014,00 Kč

Dům uprostřed aloe 3

Půdorysy

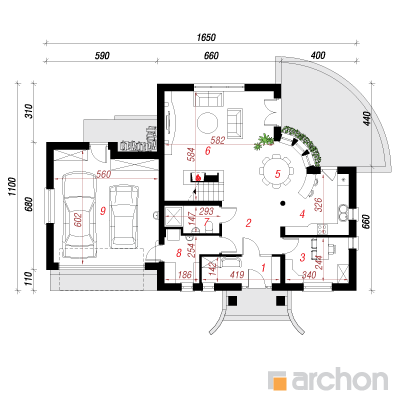

PŘÍZEMÍ	113,3
1. Zádveří	6
2. Hala	8,1
3. Pracovna	8,3
4. Kuchyň	10
5. Jídelna	8
6. Obývací pokoj	30,4
7. Koupelna	4
8. Kotelna	6,1
9. Garáž	32,4

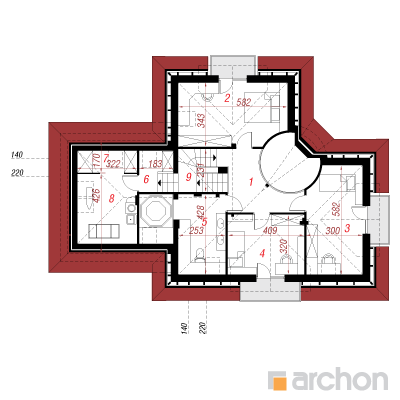

PODKROVÍ	64,0	(97,9)
1. Hala	9,3	(9,3)
2. Pokoj	11	(19,2)
3. Pokoj	9,4	(16,7)
4. Pokoj	11,1	(13,1)
5. Koupelna	9,6	(16)
6. Hala + schodiště	2,5	(4,1)
7. Šatna	1	(3,9)
8. Prádelna	6,6	(12,1)
9. Schody	3,5	(3,5)

Pohledy

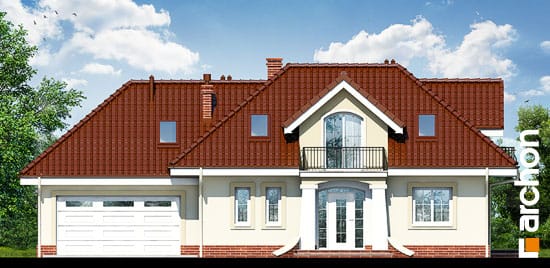

VCHODOVÁ FASÁDA

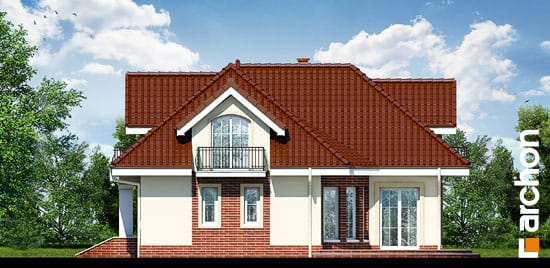

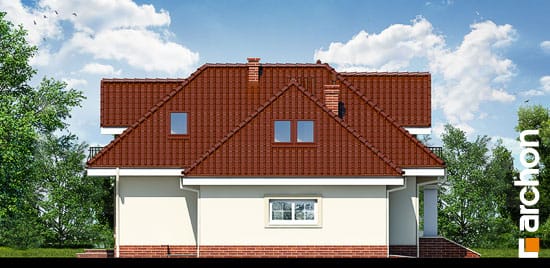

BOČNÍ FASÁDA 1

BOČNÍ FASÁDA 2

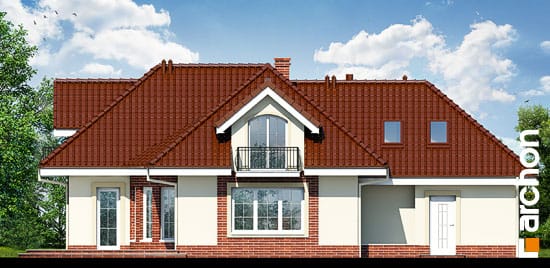

ZAHRADNÍ FASÁDA

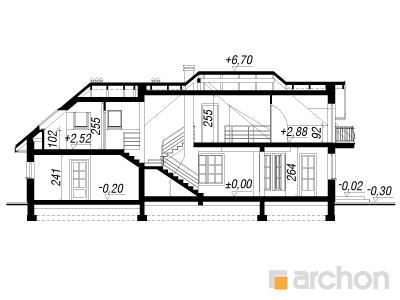

Řezy

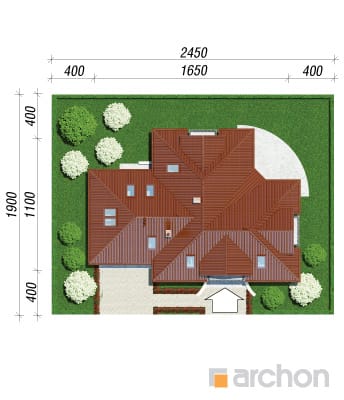

Situace

Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

Obrys domu na www.archonplus.cz
