Dům - miniaturka 2 ver.3 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům - miniaturka 2 ver.3 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, kotelna, šatna, krb
Plocha domu 98.97 m2
plocha garáže + 24,12 m2
Pozemek 16,72x20,71 m
Obestavěný prostor 616,2 m3
Zastavěná plocha 106,76 m2
Užitková plocha [1] 93,75 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 58 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


Verze:
- bez garáže \"Miniaturka\"
- se zvětšenou půdní nadezdívkou - Přípona 1
CENA PROJEKTU: 39 240,00 Kč

Dům - miniaturka 2 ver.3

Dům - miniaturka 2 ver.3


Půdorysy
Dům - miniaturka 2 ver.3
PŘÍZEMÍ 77,85 (80,02)
1. Zádveří 3,17
2. Hala 3,71
3. Kuchyň 8,92
4. Obývací pokoj 19,14 (21,31)
5. Pokoj 10,82
6. Koupelna 3,63
7. Kotelna 4,34
8. Garáž 24,12
Dům - miniaturka 2 ver.3
PODKROVÍ 49,58 (77,62)
1. Schody 3,12
2. Chodba 5,09
3. Šatna 2,30 (4,92)
4. Pokoj 8,94 (15,34)
5. Pokoj 12,70 (19,92)
6. Koupelna 5,63 (10,51)
7. Šatna 2,92 (5,82)
8. Pokoj 8,88 (12,90)


Pohledy

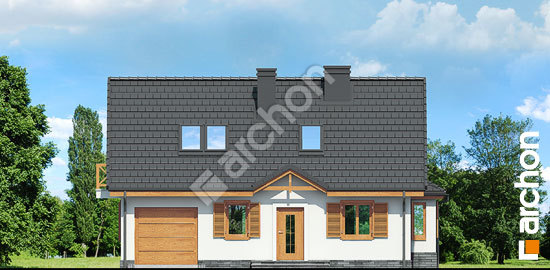

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
