Dům mezi maceškami 7 (R2) ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi maceškami 7 (R2) ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
Dvougenerační dům 6 pokojů, 2 kuchyní, 2 koupelny
Plocha domu 103.78 m2
Pozemek 18,72x15,18 m
Obestavěný prostor 562,0 m3
Zastavěná plocha 77,33 m2
Užitková plocha [1] 103,78 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 137 cm
- střecha: sedlová střecha sklon 35 stupňů vazba krovu dřevěná vazba krovu dřevěná plech


 CENA PROJEKTU: 77 880,00 Kč

Dům mezi maceškami 7 (R2) ver.2

Dům mezi maceškami 7 (R2) ver.2


Půdorysy
Dům mezi maceškami 7 (R2) ver.2
PŘÍZEMÍ 50,22
1. Zádveří 2,10
2. Hala 4,18
3. Koupelna 5,17
4. Pokoj 7,66
5. Obývací pokoj 15,56
6. Kuchyň 5,33
7. Pokoj 10,22
Dům mezi maceškami 7 (R2) ver.2
PODKROVÍ 53,56 (61,85)
1. Zádveří 7,21 (10,09)
2. Hala 5,03
3. Koupelna 4,82
4. Pokoj 7,24 (7,66)
5. Obývací pokoj 14,49 (14,92)
6. Kuchyň 4,92
7. Pokoj 9,85 (10,33)


Pohledy

obrázek 264.jpg

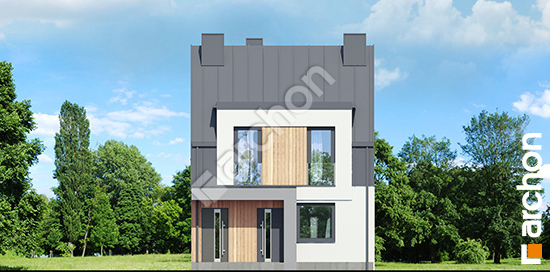

VCHODOVÁ FASÁDA
obrázek 265.jpg

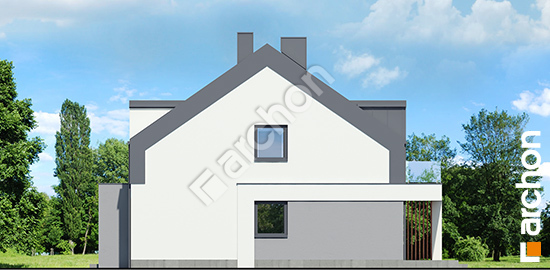

BOČNÍ FASÁDA 1
obrázek 266.jpg

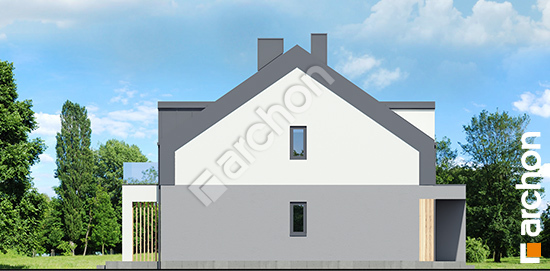

BOČNÍ FASÁDA 2
obrázek 267.jpg

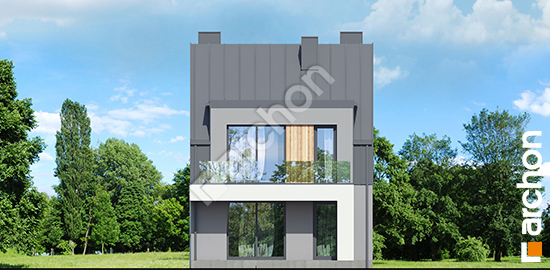

ZAHRADNÍ FASÁDA

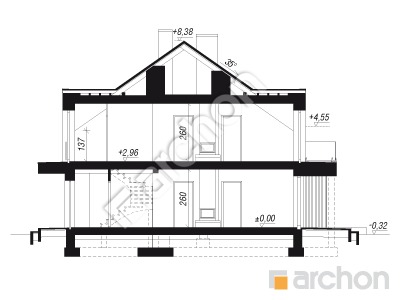

Řezy

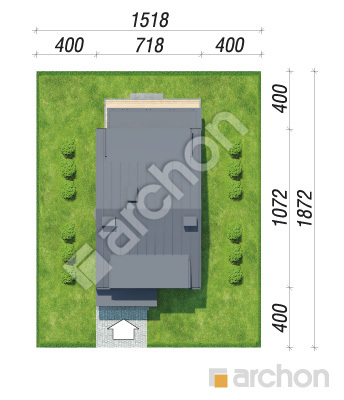

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
