Dům mezi klárkiemi Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.


Dům mezi klárkiemi Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
4 pokoje, 1 kuchyň, 2 koupelny, spíž, kotelna, šatna, krb
Plocha domu 106.84 m2
plocha garáže + 20,74 m2
Pozemek 17,01x19,76 m
Obestavěný prostor 645,3 m3
Zastavěná plocha 103,88 m2
Užitková plocha [1] 94,71 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 119 cm
- střecha: sedlová střecha sklon 37 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


CENA PROJEKTU: 27 263,00 Kč

Dům mezi klárkiemi

Dům mezi klárkiemi


Půdorysy

Dům mezi klárkiemi
PŘÍZEMÍ 74,77 (75,32)
1. Zádveří 3,16
2. Hala 3,70
3. Koupelna 3,07
4. Spíž 2,72
5. Kuchyň 8,52
6. Obývací pokoj s kuchyní 25,04
7. Kotelna 7,82
8. Garáž 20,74 (21,29)
Dům mezi klárkiemi
PODKROVÍ 60,63 (76,88)
1. Schody 3,75 (3,75)
2. Chodba 5,75 (5,75)
3. Šatna 2,81 (4,88)
4. Pokoj 11,27 (15,07)
5. Pokoj 13,40 (16,40)
6. Koupelna 6,17 (9,01)
7. Šatna 6,60 (8,84)
8. Pokoj 10,88 (13,18)


Pohledy


obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

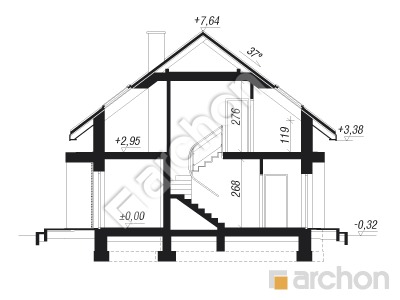

Řezy




Situace



Obrys


Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
