Dům mezi rododendrony 6 (WN) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi rododendrony 6 (WN) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 5 pokojů, 1 kuchyň, 2 koupelny, kotelna, šatna, krb
Plocha domu 126.25 m2
Pozemek 17,10x19,50 m
Obestavěný prostor 681,7 m3
Zastavěná plocha 98,78 m2
Užitková plocha [1] 124,45 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: hustě žebrovaný strop
- půdní nadezdívka: 110 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 27 263,00 Kč

Dům mezi rododendrony 6 (WN)

Dům mezi rododendrony 6 (WN)


Půdorysy
Dům mezi rododendrony 6 (WN)
PŘÍZEMÍ 69,75 (72,19)
1. Zádveří 3,2
2. Hala 6,85 (9,29)
3. Kuchyň 10,12
4. Obývací pokoj 30,36
5. Pokoj 11,66
6. Kotelna 4,68
7. Koupelna 2,88
Dům mezi rododendrony 6 (WN)
PODKROVÍ 61,18 (69,76)
1. Schody 5,46 (5,46)
2. Chodba 5,89 (5,89)
3. Šatna 1,80 (2,61)
4. Pokoj 14,64 (17,23)
5. Pokoj 18,39 (20,98)
6. Pokoj 9,32 (11,91)
7. Koupelna 5,68 (5,68)


Pohledy

obrázek 264.jpg

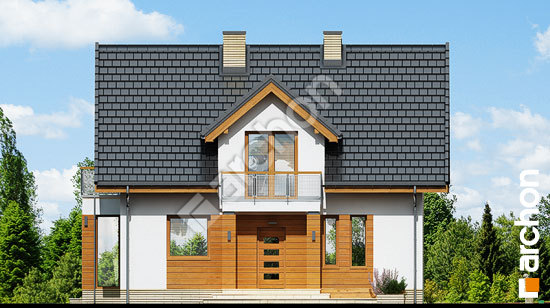

VCHODOVÁ FASÁDA
obrázek 265.jpg

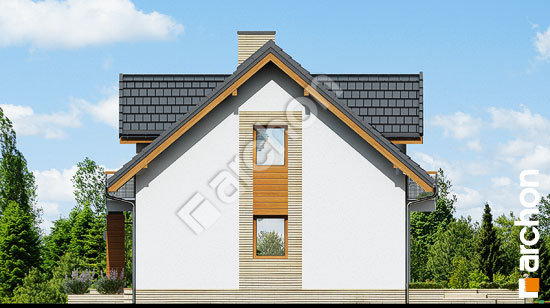

BOČNÍ FASÁDA 1
obrázek 266.jpg

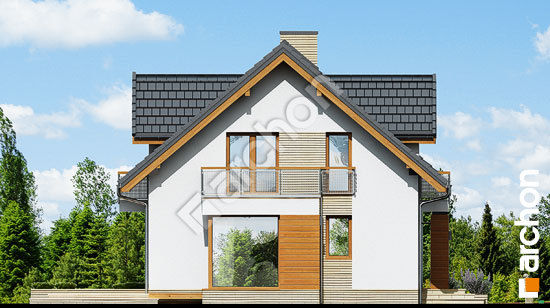

BOČNÍ FASÁDA 2
obrázek 267.jpg

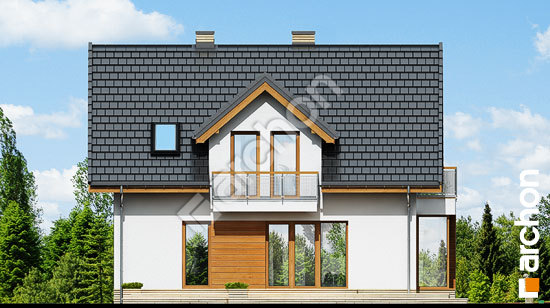

ZAHRADNÍ FASÁDA

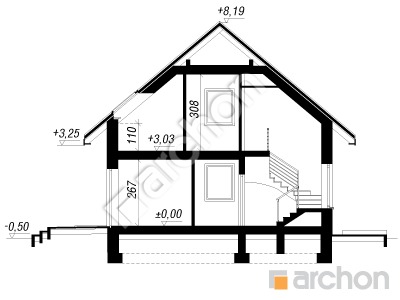

Řezy

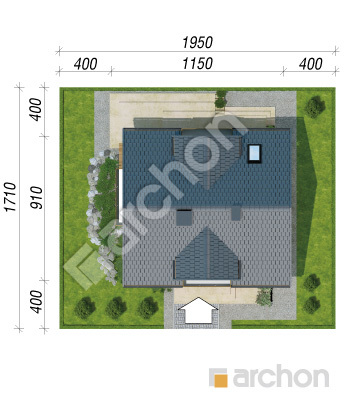

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
