Dům ve vistáriích (G2) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům ve vistáriích (G2) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, krb
Plocha domu 135.94 m2
plocha garáže + 42,65 m2
Pozemek 17,20x23,20 m
Obestavěný prostor 804,4 m3
Zastavěná plocha 132,44 m2
Užitková plocha [1] 124,67 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 149 cm
- střecha: sedlová střecha sklon 38 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 52 440,00 Kč

Dům ve vistáriích (G2)

Dům ve vistáriích (G2)


Půdorysy
Dům ve vistáriích (G2)
PŘÍZEMÍ 103,53 (105,81)
1. Zádveří 4,8
2. Hala 5,97
3. Kuchyň 8,57
4. Obývací pokoj s kuchyní 26,26
5. Schody 4,87
6. Spíž 0,94 (3,22)
7. Koupelna 4,76
8. Kotelna 4,71
9. Garáž 42,65
Dům ve vistáriích (G2)
PODKROVÍ 79,77 (96,36)
1. Hala 7,15 (7,15)
2. Pokoj 15,86 (17,75)
3. Pokoj 12,8 (18,56)
4. Šatna 2,16 (4,31)
5. Prádelna 6,14 (7,17)
6. Pokoj 12,07 (13,81)
7. Šatna 2,03 (2,69)
8. Pokoj 14,33 (16,11)
9. Koupelna 7,23 (8,81)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA

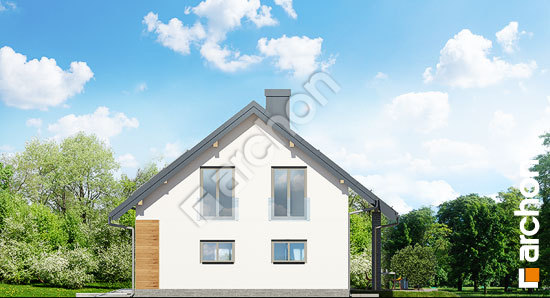

obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
