Dům mezi kanama 2 (P)

Rodinný dům garáž, suterén 6 pokojů, 1 kuchyň, 1 koupelna, spíž, jídelna, WC, kotelna, prádelna, šatna, hospodářský prostor, krb
Plocha domu	200.89 m²
plocha garáže	+ 37,96 m²
Plocha suterénu	88,22 m²
Pozemek	19,00x26,20 m
Obestavěný prostor	1548,4 m³
Zastavěná plocha	188,30 m²
Užitková plocha [1]	173,93 m2
Legenda: 1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu

TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 110 cm
- střecha: valbová střecha sklon 38 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška

CENA PROJEKTU: 48 235,00 Kč

Dům mezi kanama 2 (P)

Půdorysy

SKLEP	88,22	(90,7)
1. Chodba	12,17
2. Spíž	8,82	(11,30)
3. Kotelna	18,89
4. Víceúčelová místnost	20,05
5. Víceúčelová místnost	17,35
6. Víceúčelová místnost	8,10
7. Schody	2,84

PŘÍZEMÍ	131,85
1. Zádveří	5,92
2. WC	2,04
3. Hala	7,10
4. Kuchyň	14,89
5. Jídelna	9,69
6. Obývací pokoj	38,09
7. Pokoj	8,84
8. Šatna	5,58
9. Chodba	1,74
10. Garáž	37,96

PODKROVÍ	107,0	(142,25)
1. Schody	5,21
2. Pokoj	19,80	(32,51)
3. Šatna	7,23	(11,37)
4. Hala	11,41
5. Šatna	2,15	(4,86)
6. Pokoj	10,15	(11,95)
7. Pokoj	12,82	(14,61)
8. Šatna	1,56	(4,25)
9. Pokoj	16,99	(17,30)
10. Šatna	5,13	(9,70)
11. Koupelna	9,24	(10,12)
12. Prádelna	5,31	(8,96)

Pohledy

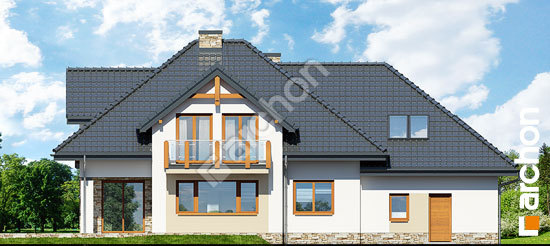

VCHODOVÁ FASÁDA

BOČNÍ FASÁDA 1

BOČNÍ FASÁDA 2

ZAHRADNÍ FASÁDA

Řezy

Situace

Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.
