Dům uprostřed lékořice 2 ver.2

Rodinný dům 5 pokojů, 1 kuchyň, 2 koupelny, jídelna, kotelna, šatna, krb
Plocha domu	111.61 m²
Pozemek	16,52x18,62 m
Obestavěný prostor	592,0 m³
Zastavěná plocha	88,13 m²
Užitková plocha [1]	108,32 m2
Legenda: 1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu

TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 102 cm
- střecha: sedlová střecha sklon 42 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška

Přístupná varianta:
- s vchodem od jihu "Dům uprostřed lékořici",
- s vchodem od jihu a garážím "Dům uprostřed lékořici (G)
- s vchodem od jihu, zmenšený "Dům uprostřed lékořici 4"
- s vchodem od jihu, s garážím a sedlovou střechou "Dům uprostřed lékořici 3"

CENA PROJEKTU: 25 536,00 Kč

Dům uprostřed lékořice 2 ver.2

Půdorysy

PŘÍZEMÍ	61,67	(64,9)
1. Zádveří	4,79
2. Kotelna	4,14
3. Hala	3,39
4. Koupelna	2,39
5. Pokoj	8,94
6. Kuchyň	8,64
7. Jídelna	7,26
8. Obývací pokoj	22,12	(25,35)

PODKROVÍ	54,08	(66,24)
1. Hala + schodiště	9,22	(9,22)
2. Koupelna	6,51	(7,83)
3. Pokoj	12,57	(15,72)
4. Pokoj	10,14	(13,14)
5. Pokoj	12,35	(15,49)
6. Šatna	3,29	(4,84)

Pohledy

VCHODOVÁ FASÁDA

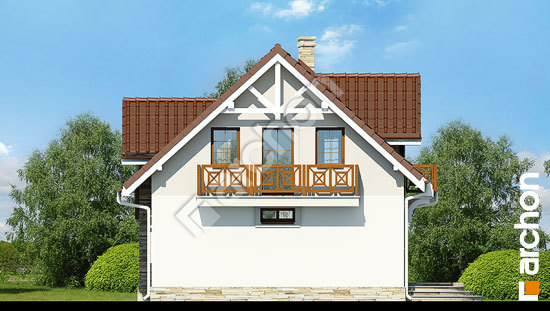

BOČNÍ FASÁDA 1

BOČNÍ FASÁDA 2

ZAHRADNÍ FASÁDA

Řezy

Situace

Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.
