Vila Mirande 14 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Vila Mirande 14 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 5 pokojů, 1 kuchyň, 3 koupelny, spíž, kotelna, prádelna, šatna, krb
Plocha domu 160.67 m2
Pozemek 18,85x21,10 m
Obestavěný prostor 776,4 m3
Zastavěná plocha 117,11 m2
Užitková plocha [1] 147,42 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 180 cm
- střecha: valbová střecha sklon 30 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 49 560,00 Kč

Vila Mirande 14

Vila Mirande 14


Půdorysy
Vila Mirande 14
PŘÍZEMÍ 87,0 (89,38)
1. Zádveří 4,54
2. Koupelna 3,96
3. Hala 8,50
4. Spíž 1,91
5. Kuchyň 11,50
6. Obývací pokoj s kuchyní 36,98 (39,29)
7. Pracovna 12,24 (12,31)
8. Šatna 2,68
9. Kotelna 4,69
Vila Mirande 14
PODKROVÍ 78,36 (85,69)
1. Schody 4,08
2. Chodba 12,05 (12,41)
3. Koupelna 5,73 (7,32)
4. Koupelna 4,11 (4,68)
5. Pokoj 12,94 (13,19)
6. Šatna 4,71 (6,25)
7. Pokoj 15,23 (16,81)
8. Pokoj 15,56
9. Prádelna 3,95 (5,39)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

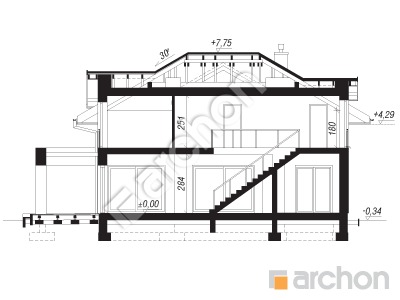

Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
