Dům mezi platany (B) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi platany (B) Hromosvod Zestawienie materiałów na www.archon.pl
POZOR! Všechny uvedení údaje tykají se 1 části.
Dvojdům
garáž
4 pokoje, 2 koupelny, spíž, prádelna, šatna, krb
Plocha domu 114.82 m2
plocha garáže + 18,39 m2
Pozemek 19,47x13,25 m
Obestavěný prostor 641,1 m3
Zastavěná plocha 107,58 m2
Užitková plocha [1] 101,7 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, minerální vlna 20 cm , slínek
- strop: železobetonová deska
- půdní nadezdívka: 140 cm
- střecha: sedlová střecha sklon 45 stupňů vazba krovu dřevěná vazba krovu dřevěná plech


 CENA PROJEKTU: 28 620,00 Kč

Dům mezi platany (B)

Dům mezi platany (B)


Půdorysy
Dům mezi platany (B)
PŘÍZEMÍ 76,87 (79,56)
1. Zádveří 5,82 (6,32)
2. Prádelna 7,63
3. Hala 4,20
4. Koupelna 3,06
5. Spíž 2,39
6. Místnost tech.-kuchyň 35,38
7. Garáž 18,39 (20,58)
Dům mezi platany (B)
PODKROVÍ 56,34 (61,55)
1. Schody 4,21
2. Hala 7,36
3. Pokoj 12,19 (14,33)
4. Koupelna 5,54 (6,55)
5. Pokoj 12,70 (14,40)
6. Šatna 3,10 (3,46)
7. Pokoj 11,24


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

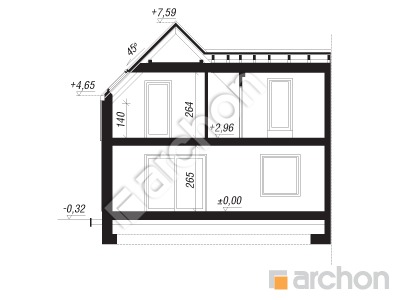

Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
