Dům mezi kamélií (G2N) ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.


Dům mezi kamélií (G2N) ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, hospodářský prostor, půda, krb
Plocha domu 160.74 m2
plocha garáže + 35,15 m2
Plocha půdy 11,77 m2
Pozemek 22,96x22,56 m
Obestavěný prostor 1015,9 m3
Zastavěná plocha 167,55 m2
Užitková plocha [1] 143,71 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 120 cm
- střecha: valbová střecha sklon 38 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


CENA PROJEKTU: 49 962,00 Kč

Dům mezi kamélií (G2N) ver.2

Dům mezi kamélií (G2N) ver.2


Půdorysy

Dům mezi kamélií (G2N) ver.2
PŘÍZEMÍ 125,22 (126,08)
1. Zádveří 4,59
2. Hala 9,28
3. Obývací pokoj 31,92
4. Kuchyň 13,05
5. Spíž 1,16 (2,02)
6. Předsíň 2,56
7. Pokoj 12,87
8. Koupelna 4,15
9. Kotelna 6,09
10. Víceúčelová místnost 4,40
11. Garáž 35,15
Dům mezi kamélií (G2N) ver.2
PODKROVÍ 88,53 (127,41)
1. Hala + schodiště 10,75 (10,75)
2. Pokoj 13,47 (16,37)
3. Šatna 2,29 (4,73)
4. Pokoj 20,27 (25,50)
5. Pokoj 14,95 (19,17)
6. Šatna 2,99 (5,73)
7. Koupelna 5,85 (8,50)
8. Prádelna 6,19 (7,59)
9. Podkroví 11,77 (29,07)


Pohledy


obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy

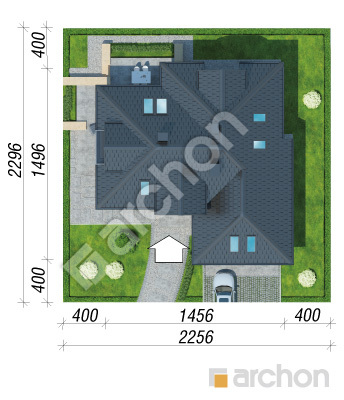

Situace



Obrys


Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
