Dům v zelencích 17 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v zelencích 17 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 5 pokojů, 1 kuchyň, 2 koupelny, kotelna, šatna
Plocha domu 111.18 m2
Pozemek 16,70x19,36 m
Obestavěný prostor 570,9 m3
Zastavěná plocha 86,07 m2
Užitková plocha [1] 104,05 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 133 cm
- střecha: sedlová střecha sklon 42 stupňů a 17 stupňů vazba krovu dřevěná vazba krovu dřevěná plechová taška


 CENA PROJEKTU: 36 700,00 Kč

Dům v zelencích 17

Dům v zelencích 17


Půdorysy
Dům v zelencích 17
PŘÍZEMÍ 67,06 (70,8)
1. Zádveří 5,22
2. Hala 5,89
3. Kuchyň 8,60
4. Obývací pokoj s kuchyní 20,26
5. Schody 5,70
6. Sklad 1,61 (5,35)
7. Pokoj 9,12
8. Koupelna 3,35
9. Kotelna 7,31
Dům v zelencích 17
PODKROVÍ 51,43 (59,39)
1. Pokoj 11,98 (14,02)
2. Pokoj 13,01 (15,05)
3. Chodba 4,08
4. Pokoj 9,20 (10,64)
5. Koupelna 7,64 (10,08)
6. Šatna 5,52 (5,52)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

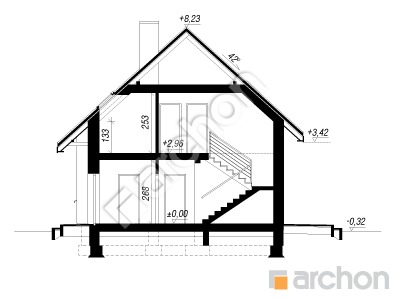

Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
