Dům mezi tymiánem ver.3 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi tymiánem ver.3 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, krb
Plocha domu 143.81 m2
plocha garáže + 18,32 m2
Pozemek 20,12x19,40 m
Obestavěný prostor 804,9 m3
Zastavěná plocha 129,36 m2
Užitková plocha [1] 131,44 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 105 cm
- střecha: valbová střecha sklon 38 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


Verze:
- s dvougaráží "Dům mezi tymiánem 2"
- se sklepy - "Dům mezi tymianem (P)"
- s podobným uspořádáním interiéru "Dům mezi smolničkami"
- s vchodem od jihu "Dům uprostřed zběhovce"
- s vchodem od jihu a s dvougaráží "Dům uprostřed zběhovce /G2/"
CENA PROJEKTU: 36 960,00 Kč

Dům mezi tymiánem ver.3

Dům mezi tymiánem ver.3


Půdorysy
Dům mezi tymiánem ver.3
PŘÍZEMÍ 97,9 (100,73)
1. Zádveří 3,76
2. Spíž 1,68
3. Kuchyň 11,08
4. Obývací pokoj 31,08
5. Schody 3,59
6. Hala 10,23 (13,06)
7. Koupelna 3,39
8. Pokoj 9,98
9. Kotelna 4,79
10. Garáž 18,32
Dům mezi tymiánem ver.3
PODKROVÍ 69,02 (94,72)
1. Hala + schodiště 10,52 (10,52)
2. Prádelna 6,33 (11,61)
3. Koupelna 6,42 (9,36)
4. Pokoj 13,23 (19,04)
5. Pokoj 11,80 (17,25)
6. Pokoj 16,36 (17,81)
7. Šatna 4,36 (9,13)


Pohledy

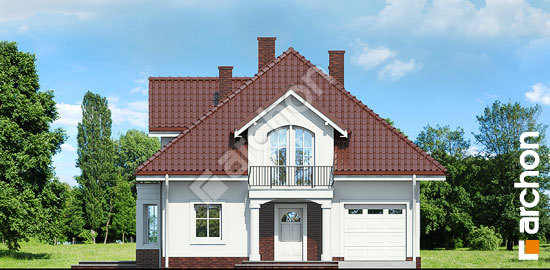

obrázek 264.jpg
VCHODOVÁ FASÁDA

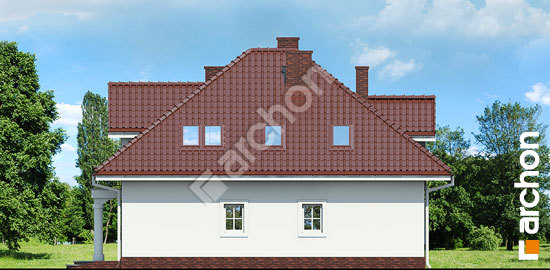

obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

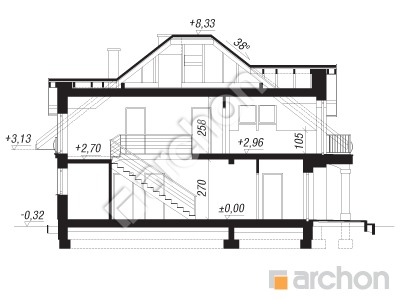

Řezy

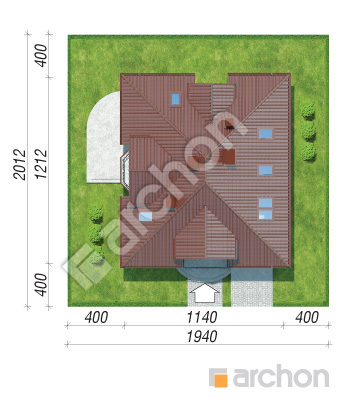

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
