Dům pod třešněmi Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům pod třešněmi Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, hospodářský prostor, krb
Plocha domu 135.29 m2
Pozemek 17,30x19,70 m
Obestavěný prostor 722,4 m3
Zastavěná plocha 109,65 m2
Užitková plocha [1] 121,88 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 106 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 27 263,00 Kč

Dům pod třešněmi

Dům pod třešněmi


Půdorysy
Dům pod třešněmi
PŘÍZEMÍ 77,1 (80,45)
1. Zádveří 5,81
2. Hala 5,90
3. Spíž 2,97
4. Kuchyň 10,73
5. Obývací pokoj s kuchyní 25,54
6. Víceúčelová místnost 2,70 (2,84)
7. Kotelna 8,65 (11,86)
8. Koupelna 3,94
9. Pracovna 10,86
Dům pod třešněmi
PODKROVÍ 66,84 (83,14)
1. Schody 5,54 (5,54)
2. Chodba 8,54 (8,54)
3. Koupelna 6,61 (9,63)
4. Prádelna 3,38 (3,38)
5. Pokoj 9,99 (13,48)
6. Šatna 4,36 (6,22)
7. Pokoj 13,80 (17,45)
8. Pokoj 14,62 (18,90)


Pohledy

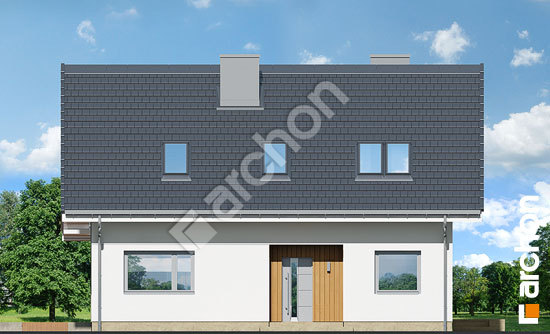

obrázek 264.jpg
VCHODOVÁ FASÁDA

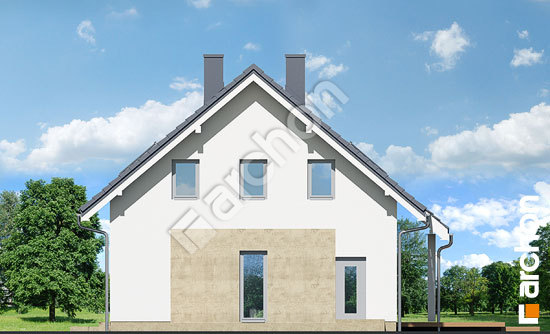

obrázek 265.jpg
BOČNÍ FASÁDA 1

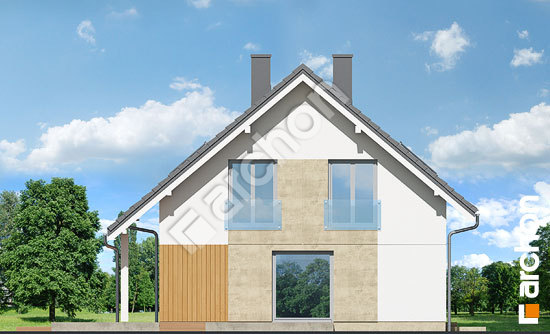

obrázek 266.jpg
BOČNÍ FASÁDA 2

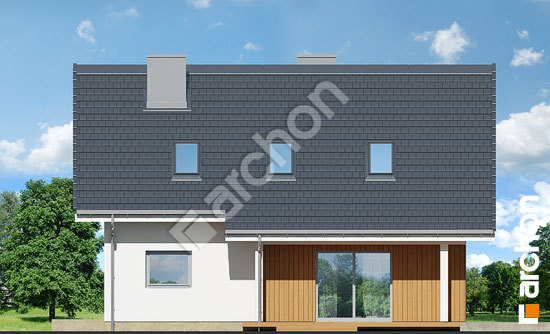

obrázek 267.jpg
ZAHRADNÍ FASÁDA

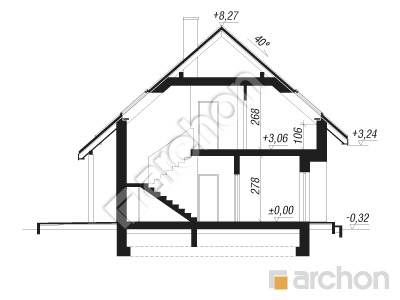

Řezy

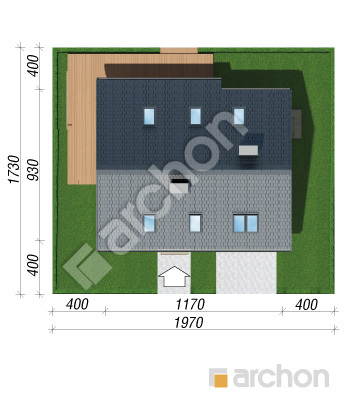

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
