Dům v orličkách 2 (G2) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v orličkách 2 (G2) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, kotelna, prádelna, šatna, půda, krb
Plocha domu 166.86 m2
plocha garáže + 42,02 m2
Plocha půdy 11,92 m2
Pozemek 18,80x23,50 m
Obestavěný prostor 1101,6 m3
Zastavěná plocha 156,59 m2
Užitková plocha [1] 154,97 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 140 cm
- střecha: sedlová střecha sklon 42 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 56 160,00 Kč

Dům v orličkách 2 (G2)

Dům v orličkách 2 (G2)


Půdorysy
Dům v orličkách 2 (G2)
PŘÍZEMÍ 118,07 (119,56)
1. Zádveří 6,37 (7,86)
2. Hala 5,52
3. Koupelna 3,66
4. Kuchyň 17,81
5. Obývací pokoj s kuchyní 37,67
6. Kotelna 5,02
7. Garáž 42,02
Dům v orličkách 2 (G2)
PODKROVÍ 107,75 (123,09)
1. Schody 3,84
2. Hala 15,54
3. Pokoj 12,91 (13,80)
4. Pokoj 12,76 (14,26)
5. Šatna 4,11 (5,05)
6. Pokoj 13,10 (14,78)
7. Pokoj 15,55 (16,53)
8. Šatna 3,52 (4,75)
9. Podkroví 11,92 (15,37)
10. Koupelna 10,24 (12,75)
11. Prádelna 4,26 (6,42)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy

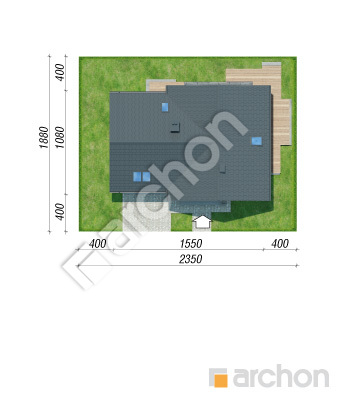

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
