Dům v slivonkach (G2P)

Rodinný dům garáž, suterén 5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, hospodářský prostor, půda, krb
Plocha domu	152.32 m²
plocha garáže	+ 50,17 m²
Plocha suterénu	82,81 m²
Plocha půdy	22,64 m²
Pozemek	18,20x27,50 m
Obestavěný prostor	1364,2 m³
Zastavěná plocha	181,48 m²
Užitková plocha [1]	139,14 m2
Legenda: 1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu

TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 100 cm
- střecha: valbová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška

CENA PROJEKTU: 73 200,00 Kč

Dům v slivonkach (G2P)

Půdorysy

SKLEP	82,81	(86,86)
1. Schody	4,88
2. Chodba	12,82	(16,87)
3. Spíž	12,09
4. Víceúčelová místnost	24,53
5. Víceúčelová místnost	16,52
6. Kotelna	11,97

PŘÍZEMÍ	126,99
1. Zádveří	4,11
2. Spíž	1,67
3. Kuchyň	11,83
4. Obývací pokoj s kuchyní	37,48
5. Pokoj	11,97
6. Předsíň	3,36
7. Víceúčelová místnost	1,42
8. Garáž	50,17
9. Koupelna	4,98

PODKROVÍ	98,14	(143,04)
1. Schody	6,25	(6,25)
2. Chodba	9,34	(9,34)
3. Prádelna	3,42	(4,90)
4. Pokoj	11,38	(12,97)
5. Šatna	3,52	(7,76)
6. Pokoj	15,14	(15,77)
7. Šatna	3,15	(7,12)
8. Pokoj	14,66	(15,30)
9. Koupelna	8,64	(12,54)
10. Podkroví	22,64	(51,09)

Pohledy

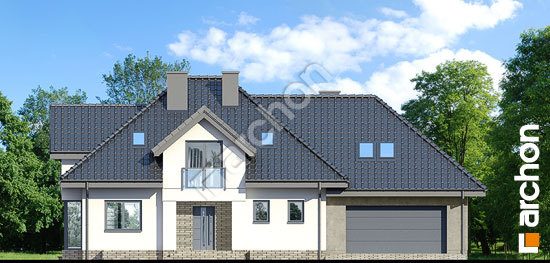

VCHODOVÁ FASÁDA

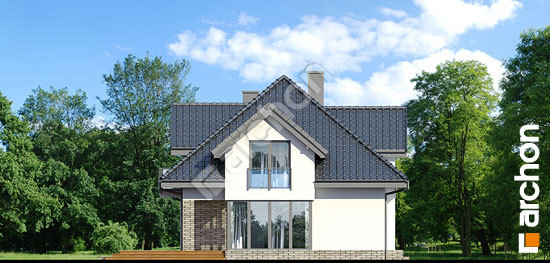

BOČNÍ FASÁDA 1

BOČNÍ FASÁDA 2

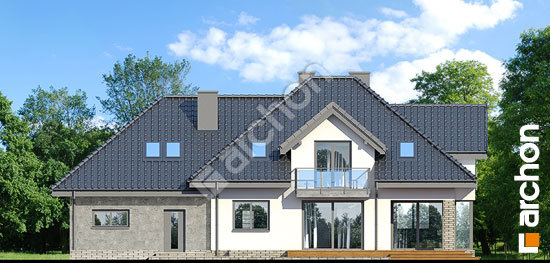

ZAHRADNÍ FASÁDA

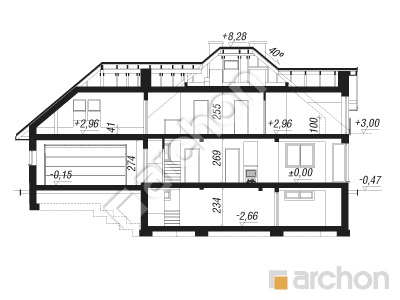

Řezy

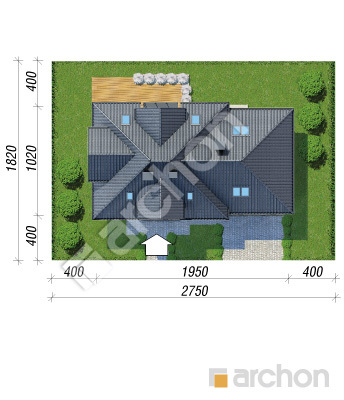

Situace

Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.
