Dům v idaredech 7 (G2) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v idaredech 7 (G2) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
6 pokojů, 1 kuchyň, 2 koupelny, kotelna, prádelna, šatna, krb
Plocha domu 142.04 m2
plocha garáže + 43,82 m2
Pozemek 17,92x24,86 m
Obestavěný prostor 961,9 m3
Zastavěná plocha 156,12 m2
Užitková plocha [1] 131,12 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 128 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 39 000,00 Kč

Dům v idaredech 7 (G2)

Dům v idaredech 7 (G2)


Půdorysy
Dům v idaredech 7 (G2)
PŘÍZEMÍ 122,62 (124,14)
1. Zádveří 5,64
2. Hala 5,26
3. Koupelna 3,78
4. Kuchyň 8,21
5. Obývací pokoj s kuchyní 27,02
6. Pracovna 11,59
7. Schody 4,42
8. Kotelna 12,88
9. Garáž 43,82 (45,34)
Dům v idaredech 7 (G2)
PODKROVÍ 76,12 (91,68)
1. Chodba 2,78
2. Pokoj 11,34 (12,11)
3. Pokoj 10,16 (14,60)
4. Chodba 7,46
5. Prádelna 3,29 (4,63)
6. Šatna 2,79 (3,92)
7. Šatna 2,33 (3,29)
8. Pokoj 10,35 (12,03)
9. Pokoj 13,16 (14,81)
10. Šatna 2,51 (3,54)
11. Koupelna 9,95 (12,51)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy

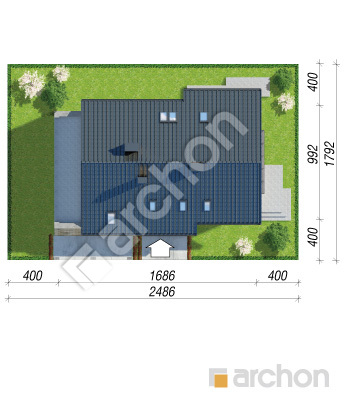

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
