Dům mezi stračkami 4 ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi stračkami 4 ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům 5 pokojů, 1 kuchyň, 1 koupelna, spíž, kotelna, šatna, krb
Plocha domu 113.87 m2
Pozemek 20,47x16,54 m
Obestavěný prostor 579,5 m3
Zastavěná plocha 95,16 m2
Užitková plocha [1] 107,16 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 107 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná plech


Přístupná varianta:
- pro dvojčitou zástavbu "Dům mezi stračkami 2"
- pro řadovou zástavbu "Dům mezi stračkami"
CENA PROJEKTU: 38 520,00 Kč

Dům mezi stračkami 4 ver.2

Dům mezi stračkami 4 ver.2


Půdorysy
Dům mezi stračkami 4 ver.2
PŘÍZEMÍ 64,3 (66,96)
1. Zádveří 4,74
2. Hala 7,05
3. Kotelna 3,56
4. Spíž 1,29 (3,95)
5. Obývací pokoj s kuchyní 25,36
6. Kuchyň 11,14
7. Pokoj 11,16
Dům mezi stračkami 4 ver.2
PODKROVÍ 53,13 (70,48)
1. Schody 4,48
2. Předsíň 5,31
3. Šatna 5,42 (7,75)
4. Pokoj 12,85 (18,65)
5. Koupelna 4,29 (6,67)
6. Pokoj 10,09 (13,97)
7. Pokoj 10,69 (13,65)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy

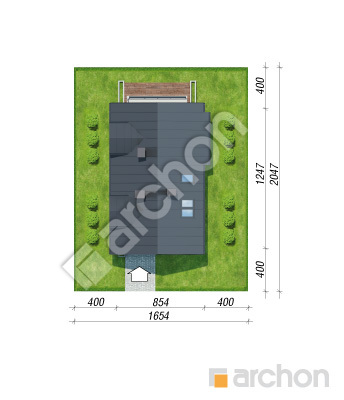

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
