Dům mezi tymiánem7 ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi tymiánem7 ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, krb
Plocha domu 144.39 m2
plocha garáže + 18,32 m2
Pozemek 20,10x19,44 m
Obestavěný prostor 836,6 m3
Zastavěná plocha 128,76 m2
Užitková plocha [1] 132,3 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 109 cm
- střecha: valbová střecha sklon 38 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 36 900,00 Kč

Dům mezi tymiánem7 ver.2

Dům mezi tymiánem7 ver.2


Půdorysy
Dům mezi tymiánem7 ver.2
PŘÍZEMÍ 95,3 (97,61)
1. Zádveří 4,95
2. Hala 10,46 (12,77)
3. Obývací pokoj 30,80
4. Kuchyň 11,53
5. Spíž 1,20
6. Koupelna 3,55
7. Pokoj 9,11
8. Kotelna 5,38
9. Garáž 18,32
Dům mezi tymiánem7 ver.2
PODKROVÍ 72,79 (97,27)
1. Schody 7,42
2. Hala 7,32
3. Prádelna 6,96 (12,09)
4. Koupelna 6,54 (9,49)
5. Pokoj 12,68 (18,11)
6. Pokoj 12,53 (17,92)
7. Pokoj 15,41 (16,64)
8. Šatna 3,93 (8,28)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA

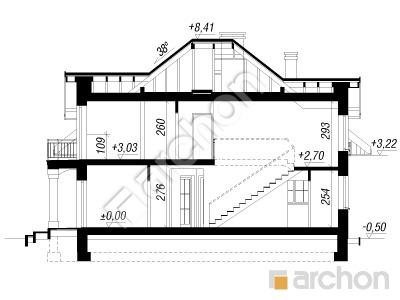

Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
