Vila Mirande (G2) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Vila Mirande (G2) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
5 pokojů, 1 kuchyň, 2 koupelny, WC, kotelna, prádelna, šatna
Plocha domu 153.81 m2
plocha garáže + 35,09 m2
Pozemek 21,20x23,40 m
Obestavěný prostor 999,1 m3
Zastavěná plocha 149,33 m2
Užitková plocha [1] 146,03 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- střecha: valbová střecha sklon 22 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 46 508,00 Kč

Vila Mirande (G2)

Vila Mirande (G2)


Půdorysy
Vila Mirande (G2)
PŘÍZEMÍ 114,76 (117,03)
1. Zádveří 5,05
2. WC 1,87
3. Hala 3,14
4. Kuchyň 12,32
5. Obývací pokoj s kuchyní 48,41 (50,68)
6. Kotelna 8,88
7. Garáž 35,09
Vila Mirande (G2)
PATRO 83,02
1. Schody 3,87
2. Chodba 14,87
3. Pokoj 8,77
4. Koupelna 7,26
5. Prádelna 4,18
6. Pokoj 11,36
7. Pokoj 12,10
8. Šatna 3,60
9. Pokoj 12,47
10. Koupelna 4,54


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg
BOČNÍ FASÁDA 2
obrázek 267.jpg

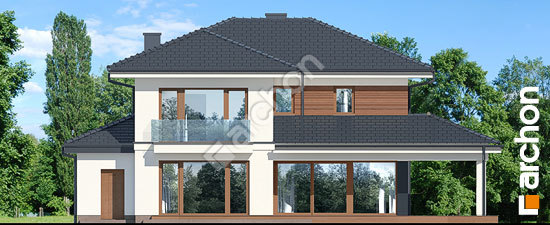

ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
