Dům v Montbréciach (G2) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům v Montbréciach (G2) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
6 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, hospodářský prostor, půda, krb
Plocha domu 169.94 m2
plocha garáže + 37,56 m2
Plocha půdy 13,42 m2
Pozemek 23,60x20,30 m
Obestavěný prostor 1155,2 m3
Zastavěná plocha 169,20 m2
Užitková plocha [1] 152,6 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 130 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 47 618,00 Kč

Dům v Montbréciach (G2)

Dům v Montbréciach (G2)


Půdorysy
Dům v Montbréciach (G2)
PŘÍZEMÍ 120,88 (124,47)
1. Zádveří 6,09
2. Hala 3,84
3. Sklad 0,9 (3,6)
4. Víceúčelová místnost 3,3
5. Garáž 37,56
6. Kotelna 6,74 (7,63)
7. Předsíň 1,88
8. Koupelna 2,92
9. Pokoj 9,36
10. Obývací pokoj s kuchyní 34,8
11. Kuchyň 11,49
12. Spíž 2
Dům v Montbréciach (G2)
PODKROVÍ 106,78 (121,92)
1. Schody 5,85
2. Hala 12,58 (12,60)
3. Pokoj 16,62 (18,57)
4. Šatna 7,37 (9,29)
5. Pokoj 12,56 (14,46)
6. Podkroví 13,42 (14,61)
7. Prádelna 3,77 (5,15)
8. Koupelna 9,33 (11,59)
9. Pokoj 14,30 (16,68)
10. Pokoj 10,98 (13,12)


Pohledy

obrázek 264.jpg
VCHODOVÁ FASÁDA
obrázek 265.jpg
BOČNÍ FASÁDA 1
obrázek 266.jpg

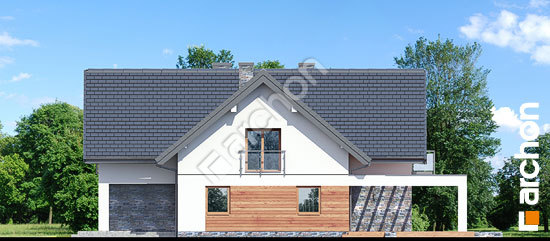

BOČNÍ FASÁDA 2
obrázek 267.jpg
ZAHRADNÍ FASÁDA


Řezy



Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
