Dům mezi irisy 4 (G) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi irisy 4 (G) Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
4 pokoje, 1 kuchyň, 1 koupelna, WC, kotelna
Plocha domu 80.52 m2
plocha garáže + 19,07 m2
Pozemek 14,84x18,18 m
Obestavěný prostor 498,0 m3
Zastavěná plocha 69,97 m2
Užitková plocha [1] 80,52 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 19 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 236 cm
- střecha: sedlová střecha sklon 35 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


 CENA PROJEKTU: 42 480,00 Kč

Dům mezi irisy 4 (G)

Dům mezi irisy 4 (G)


Půdorysy
Dům mezi irisy 4 (G)
PŘÍZEMÍ 50,39 (53,21)
1. Zádveří 3,47
2. Hala 1,84
3. WC 1,17 (1,54)
4. Garáž 19,07 (21,52)
5. Obývací pokoj 17,03
6. Kuchyň 7,81
Dům mezi irisy 4 (G)
PODKROVÍ 52,09
1. Schody 4,16
2. Pokoj 7,98
3. Pokoj 8,61
4. Kotelna 2,89
5. Chodba 11,77
6. Koupelna 5,12
7. Pokoj 11,56


Pohledy

obrázek 264.jpg

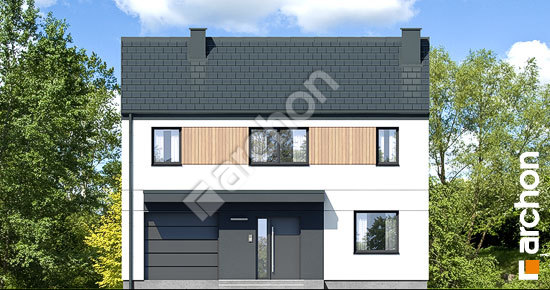

VCHODOVÁ FASÁDA
obrázek 265.jpg

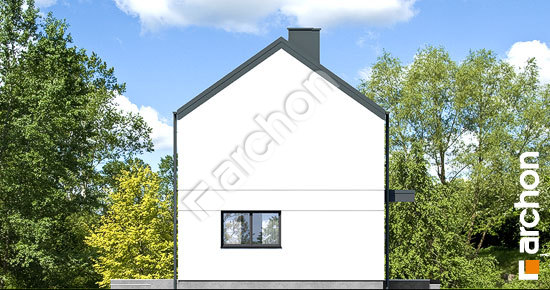

BOČNÍ FASÁDA 1
obrázek 266.jpg

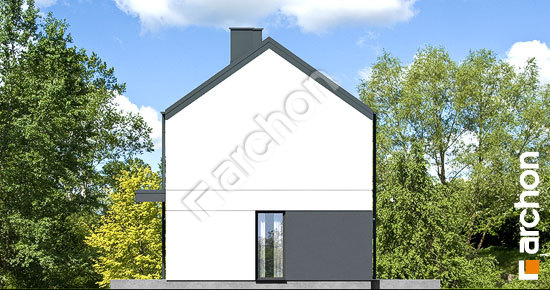

BOČNÍ FASÁDA 2
obrázek 267.jpg

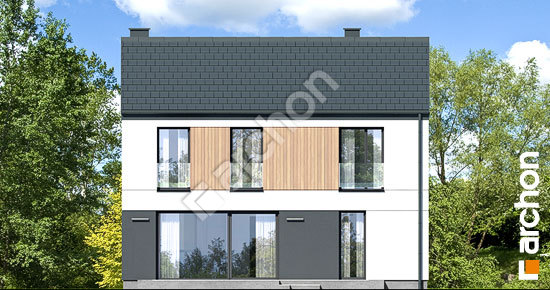

ZAHRADNÍ FASÁDA

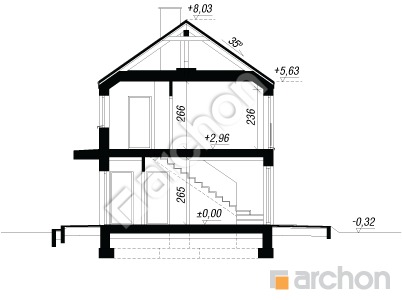

Řezy

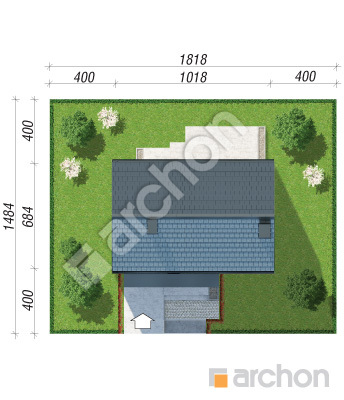

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
