Dům mezi anýzem 12 (G2E) Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi anýzem 12 (G2E) Hromosvod Zestawienie materiałów na www.archon.pl
POZOR! Dokumentace se připravuje – než objednáte projekt kontaktujte nás prosím za účelem určení přesného termínu dodávky.
Rodinný dům
garáž
6 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna
Plocha domu 143.29 m2
plocha garáže + 40,79 m2
Pozemek 23,60x20,65 m
Obestavěný prostor 889,2 m3
Zastavěná plocha 154,38 m2
Užitková plocha [1] 131,54 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: tvárnice z pórobetonu 24 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 140 cm
- střecha: sedlová střecha sklon 38 stupňů vazba krovu dřevěná vazba krovu dřevěná plechová taška


 CENA PROJEKTU: 73 080,00 Kč

Dům mezi anýzem 12 (G2E)

Dům mezi anýzem 12 (G2E)


Půdorysy
Dům mezi anýzem 12 (G2E)
PŘÍZEMÍ 119,85 (121,61)
1. Zádveří 5,48
2. Chodba 4,13
3. Kuchyň 11,74
4. Obývací pokoj s kuchyní 30,73 (31,73)
5. Pokoj 11,61
6. Spíž 3,43 (4,19)
7. Koupelna 3,48
8. Kotelna 8,46
9. Garáž 40,79
Dům mezi anýzem 12 (G2E)
PODKROVÍ 72,69 (81,05)
1. Chodba 6,13
2. Pokoj 10,87 (12,28)
3. Pokoj 11,42 (13,42)
4. Prádelna 5,56 (6,54)
5. Šatna 2,76 (3,56)
6. Pokoj 12,07 (13,55)
7. Pokoj 11,49 (13,18)
8. Koupelna 6,60
9. Schody 5,79


Pohledy

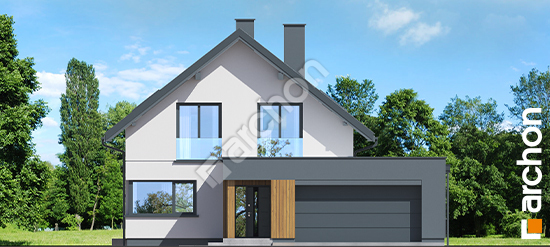

obrázek 264.jpg
VCHODOVÁ FASÁDA

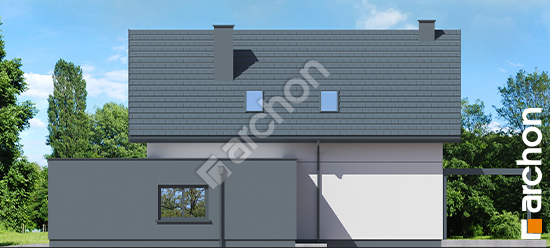

obrázek 265.jpg
BOČNÍ FASÁDA 1

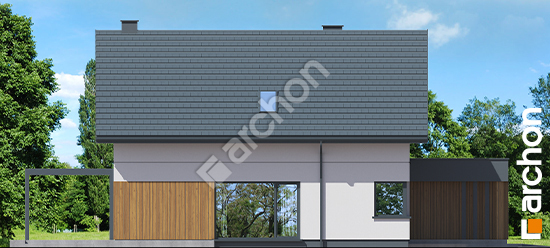

obrázek 266.jpg
BOČNÍ FASÁDA 2

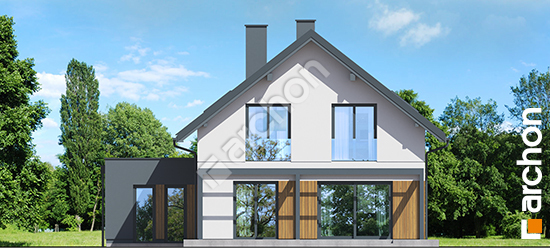

obrázek 267.jpg
ZAHRADNÍ FASÁDA

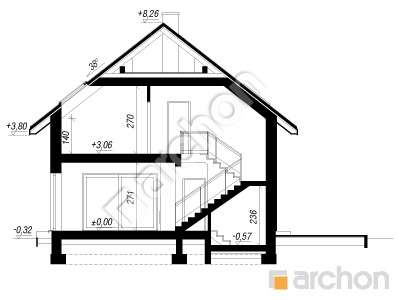

Řezy

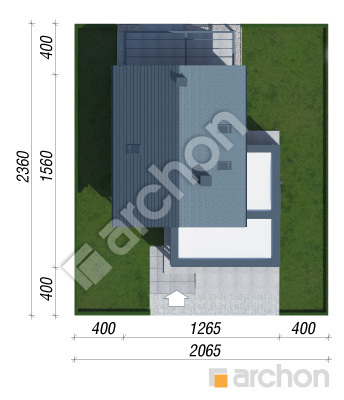

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
