Dům mezi nektarinkami 3 ver.2

Rodinný dům garáž 5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, půda, krb
Plocha domu	150.62 m²
plocha garáže	+ 35,34 m²
Plocha půdy	12,84 m²
Pozemek	20,52x24,32 m
Obestavěný prostor	959,5 m³
Zastavěná plocha	155,97 m²
Užitková plocha [1]	137,39 m2
Legenda: 1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu

TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 114 cm
- střecha: valbová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška

Přístupná varianta:
- zmenšená, s garážím "Dům mezi nektarinkami"
- s dvougaráží "Dům mezi nektarinkami (G2)"

CENA PROJEKTU: 33 061,00 Kč

Dům mezi nektarinkami 3 ver.2

Půdorysy

PŘÍZEMÍ	120,31
1. Zádveří	5,13
2. Hala	4,23
3. Spíž	2,49
4. Kuchyň	13,10
5. Obývací pokoj	34,58
6. Pokoj	12,44
7. Schody	3,59
8. Koupelna	3,86
9. Garáž	35,34
10. Kotelna	5,55

PODKROVÍ	84,04	(111,73)
1. Hala	4,50	(4,50)
2. Koupelna	6,82	(9,19)
3. Podkroví	12,84	(24,26)
4. Prádelna	2,50	(2,54)
5. Schody	0,61	(0,61)
6. Předsíň	6,45	(6,45)
7. Pokoj	13,78	(16,23)
8. Šatna	3,39	(6,46)
9. Pokoj	14,21	(15,12)
10. Šatna	2,35	(5,41)
11. Pokoj	14,09	(15,55)
12. Šatna	2,50	(5,41)

Pohledy

VCHODOVÁ FASÁDA

BOČNÍ FASÁDA 1

BOČNÍ FASÁDA 2

ZAHRADNÍ FASÁDA

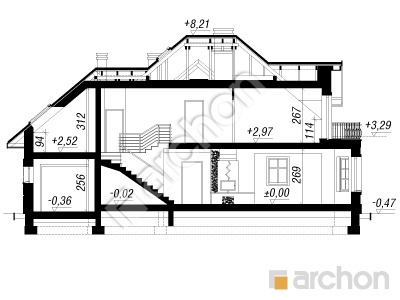

Řezy

Situace

Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

Obrys domu na www.archonplus.cz
