Dům v slivonkach (GP)

Rodinný dům garáž, suterén 5 pokojů, 1 kuchyň, 2 koupelny, spíž, kotelna, prádelna, šatna, hospodářský prostor, půda, krb
Plocha domu	152.67 m²
plocha garáže	+ 27,02 m²
Plocha suterénu	82,57 m²
Plocha půdy	8,58 m²
Pozemek	18,20x24,50 m
Obestavěný prostor	1205,2 m³
Zastavěná plocha	154,12 m²
Užitková plocha [1]	142,58 m2
Legenda: 1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu

TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 100 cm
- střecha: valbová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška

CENA PROJEKTU: 65 160,00 Kč

Dům v slivonkach (GP)

Půdorysy

SKLEP	82,57	(86,62)
1. Schody	4,88
2. Chodba	12,76	(16,81)
3. Spíž	11,91
4. Víceúčelová místnost	24,53
5. Víceúčelová místnost	16,52
6. Kotelna	11,97

PŘÍZEMÍ	104,19
1. Zádveří	6,47
2. Kuchyň	11,40
3. Obývací pokoj s kuchyní	37,57
4. Pracovna	11,97
5. Předsíň	3,36
6. Schody	1,42
7. Garáž	27,02
8. Koupelna	4,98

PODKROVÍ	84,08	(119,31)
1. Schody	6,25
2. Chodba	9,34
3. Prádelna	3,42	(4,90)
4. Pokoj	11,38	(12,97)
5. Šatna	3,52	(7,76)
6. Pokoj	15,14	(15,77)
7. Šatna	3,15	(7,12)
8. Pokoj	14,66	(15,30)
9. Koupelna	8,64	(12,54)
10. Podkroví	8,58	(27,36)

Pohledy

VCHODOVÁ FASÁDA

BOČNÍ FASÁDA 1

BOČNÍ FASÁDA 2

ZAHRADNÍ FASÁDA

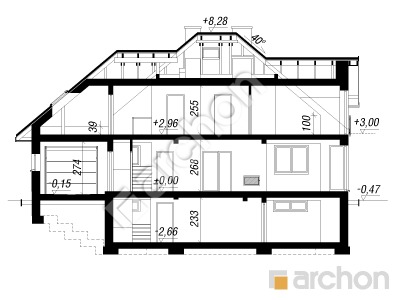

Řezy

Situace

Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

Obrys domu na www.archonplus.cz
