Dům mezi borůvkami 2 ver.2 Představeně materiály sou len informačně. Ak mate otázky prosíme o kontakt s ARCHON+ tel. +48 12 3721944, mailem projekty@archonplus.cz nebo s našemí zastupitelní.

Dům mezi borůvkami 2 ver.2 Hromosvod Zestawienie materiałów na www.archon.pl
Rodinný dům
garáž
4 pokoje, 1 kuchyň, 2 koupelny, kotelna, šatna, hospodářský prostor
Plocha domu 90.98 m2
plocha garáže + 18,24 m2
Pozemek 16,02x18,92 m
Obestavěný prostor 548,0 m3
Zastavěná plocha 88,34 m2
Užitková plocha [1] 82,43 m2

Legenda:
1. plocha domu bez hospodářských místnosti, garáže, podkroví a suterénu


TECHNOLOGIE A KONSTRUKCE:
- stěny: zdivo tvárnice 25 cm, pĕnový polystyren 20 cm , omítka
- strop: železobetonová deska
- půdní nadezdívka: 107 cm
- střecha: sedlová střecha sklon 40 stupňů vazba krovu dřevěná vazba krovu dřevěná střešní krytina pálená nebo betonová taška


Verze:
- bez garáže \"Dům mezi borůvkami\"
- verze s garáží s pultovou střechou - \"Dům mezi borůvkami (G)\"
CENA PROJEKTU: 25 536,00 Kč

Dům mezi borůvkami 2 ver.2

Dům mezi borůvkami 2 ver.2


Půdorysy
Dům mezi borůvkami 2 ver.2
PŘÍZEMÍ 62,49 (64,68)
1. Zádveří 2,46
2. Hala 3,06
3. Koupelna 2,99
4. Kotelna 3,3
5. Garáž 18,24
6. Víceúčelová místnost 3,96
7. Obývací pokoj 19,64 (21,83)
8. Kuchyň 8,84
Dům mezi borůvkami 2 ver.2
PODKROVÍ 50,03 (65,49)
1. Hala 3,55 (3,55)
2. Pokoj 12,31 (16,71)
3. Pokoj 9,79 (13,12)
4. Koupelna 3,93 (6)
5. Šatna 4,59 (7,39)
6. Pokoj 12,52 (15,38)
7. Schody 3,34 (3,34)


Pohledy

obrázek 264.jpg

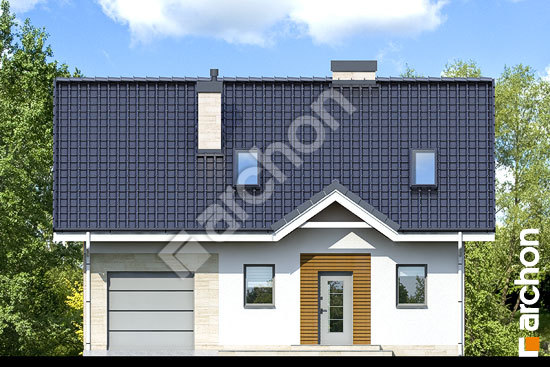

VCHODOVÁ FASÁDA
obrázek 265.jpg

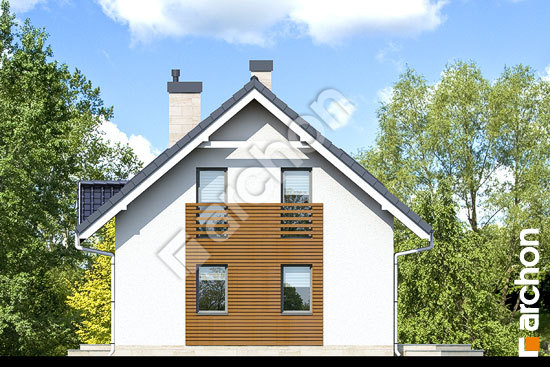

BOČNÍ FASÁDA 1
obrázek 266.jpg

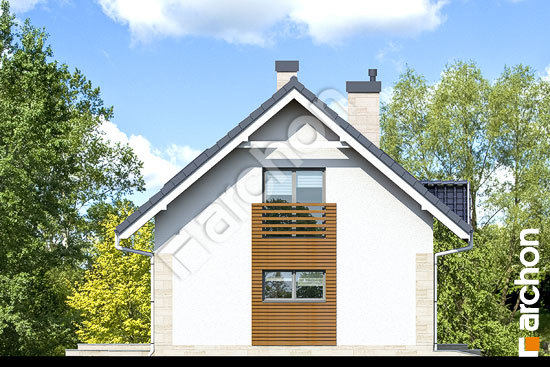

BOČNÍ FASÁDA 2
obrázek 267.jpg

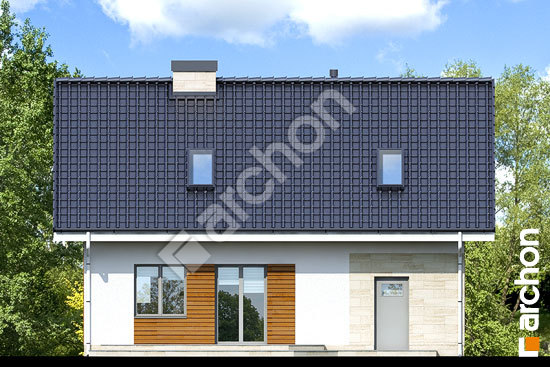

ZAHRADNÍ FASÁDA

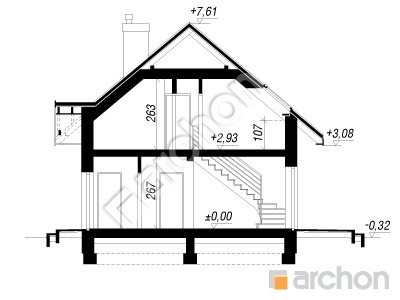

Řezy

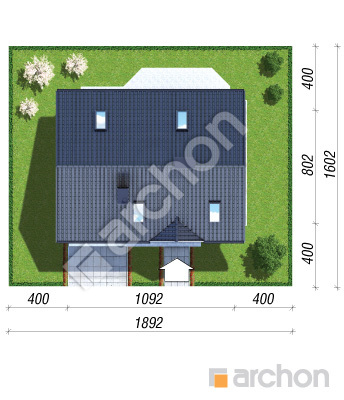

Situace


Obrys

Pro každý projekt dodáváme obrys domu v měřítku 1-500, který můžeme překreslit na kopírovací papír a přizpůsobit do parcely. Mapa do projektových cílů je provedena v tím také měřítku. Otočený kopírovací papír dovolí na postaveni domu v zrcadlovým provedení.

 Obrys domu na www.archonplus.cz
